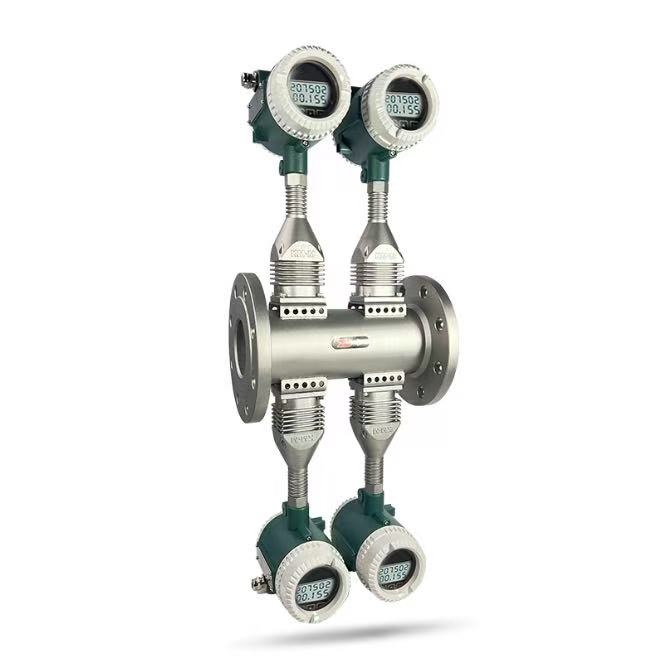

أطلقت شركة Silver Automation Instruments سلسلة STLU-G من أجهزة قياس التدفق الدوامية، والتي تمثل تقدمًا تقنيًا كبيرًا مقارنة بأجهزة قياس التدفق التقليدية. تتميز هذه السلسلة من أجهزة قياس التدفق الدوامية بأنها واحدة من أكثر أجهزة قياس التدفق الدوامية تقدمًا في السوق الصينية. توفر سلسلة STLU-G ميزات وقدرات متطورة تميزها عن أجهزة قياس التدفق التقليدية، مما يجعلها الخيار الأفضل للتطبيقات المتطورة. بفضل تصميمها المبتكر وأدائها المتفوق، توفر أجهزة قياس التدفق الدوامية هذه قياسات تدفق دقيقة وموثوقة، تلبي احتياجات الصناعات والتطبيقات المختلفة.

المميزات البارزة لسلسلة STLU-G من أجهزة قياس التدفق الدوامية

دقة عالية: دقة السائل ±0.5~ ±1.5%، دقة الغاز ±0.5~ ±2.5%،
خيار درجة الحرارة العالية بحد أقصى 500 درجة مئوية
إنشاءات ذات ضغط عالي يصل إلى 450 بار كحد أقصى
نسبة خفض كبيرة، القياسية 8:1~20:1، الحد الأقصى 30:1 أو أعلى.
يمكن أن تكون الحد الأدنى لسرعة السائل 0.21 م/ثانية، ويمكن أن تكون سرعة الغاز أقل من ذلك حتى 1.98 م/ثانية
فقدان الضغط المنخفض
استبدال مستشعر التدفق في الموقع دون إيقاف التدفق

ملخص

الجيل الجديد من مقياس التدفق الدوامي الاستقرائي المعزول والمقاوم للزلازل هو علامة فارقة رائدة عالميًا في تاريخ مقاييس التدفق الدوامي. يعتمد غلاف مقياس التدفق على بنية متكاملة، متينة، بدون أجزاء مانعة للتسرب أو براغي تثبيت أو تسريبات، مما يضمن السلامة والموثوقية. إنه مزود بعزل ويسمح باستبدال المستشعر في الموقع دون إيقاف التدفق. يتمتع المستشعر بمقاومة زلزالية ممتازة، فضلاً عن أداء الضغط العالي ودرجات الحرارة العالية. تم تجهيز جهاز الإرسال بدوائر مسح ومعالجة طيف الإشارة الإلكترونية المتقدمة، مما يعمل على تحسين مقاومة الزلازل بشكل أكبر. إنه يوفر قياسًا دقيقًا ونطاقًا واسعًا ومعدل تدفق أدنى منخفض والسلامة والموثوقية وتكاليف تشغيل منخفضة وفقدان ضغط ضئيل. يتمتع هذا المنتج بمجموعة واسعة من التطبيقات وأصبح "مقياس تدفق عالمي" حقًا. من المؤكد أن مقياس التدفق الدوامي الاستقرائي المعزول والمقاوم للزلازل سيحظى بتفضيل المصممين والمحددين ومجموعة واسعة من المستخدمين.

مبدأ

مقياس التدفق الدوامي الحثي هو مقياس تدفق حجمي يعمل على أساس مبدأ شارع دوامة كارمان. داخل غلاف مقياس التدفق، يوجد منشور مثلثي يسمى جسم الجرف. عندما يتدفق السائل عبر جسم الجرف، تتشكل مناطق الضغط المنخفض على جانبي جسم الجرف، مما يخلق دوامات منتظمة بالتناوب على كل جانب، والمعروفة باسم دوامات كارمان. كما هو موضح في الشكل 1.1، يتم ترتيب الدوامات بشكل غير متماثل أسفل جسم الجرف. تتناسب سرعة التدفق ومعدل التدفق الحجمي لمقياس التدفق الدوامي بشكل مباشر مع تردد الدوامات. يستخدم بشكل أساسي لقياس تدفق سوائل خطوط الأنابيب الصناعية، مثل الغازات والأبخرة. يتميز بحجم صغير ونطاق قياس واسع ودقة عالية ولا يتأثر تقريبًا بمعلمات مثل كثافة السوائل والضغط ودرجة الحرارة واللزوجة عند قياس معدلات التدفق الحجمي. لا يحتوي على أجزاء ميكانيكية متحركة، مما يؤدي إلى موثوقية عالية ومتطلبات صيانة منخفضة. يمكن أن تظل معلمات الجهاز مستقرة لفترة طويلة.

بالنظر إلى: تردد الدوامة f، متوسط سرعة السائل V، عرض الجسم المنحني d، القطر الداخلي لمقياس التدفق D، يمكن استنتاج العلاقة على النحو التالي:

  • ف = ست * ف / [(1-1.25*د/د)*د]
  • أين:
  • ف: تردد الدوامة
  • V: سرعة تدفق السائل
  • د: عرض جسم المنحدر
  • د: القطر الداخلي لمقياس التدفق
  • ست: رقم ستروهال

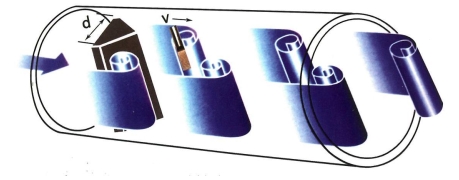

  • مخطط تخطيطي لمبدأ عمل مقياس تدفق الدوامة كارمان


المواصفات الفنية

Process fluids

Liquids, Gas and Steam.

Saturated steam can be regarded as single-phase fluid when its dryness
is greater than 85%

Process
temperature

Standard: -40～+250°C~350°C

Extended:>+350°C~500°C

Pressure rating

Standard:≤2.5MPa～4.0Mpa

Extended:>4.0MPa~45MPa

Accuracy

Liquid:

±0.5%

±1.0%

±1.5%

Gas:

±0.5%

±1.0%

±1.5%

±2.5%

Turndown

Standard:8:1~20:1

Extended:≥30:1

Reynolds number

Standard:2x10⁴~7x106

Extended:1x104~7x106

Flow velocity

Liquid:0.21~7.6m/s

Gas/steam standard velocity range：2~76m/s, extended <1.98m/s

Resistance factor

Full pipe type：Cd ≤2.4

Permitted max.

vibration

acceleration

0.5g-1.5g

Straight pipe

length

Upstream straight pipe length ≥ 20D

Downstream straight pipe length ≥ 5D

Pressure loss

△P=1.29*ρ*V2

ρ:density (kg/m3)，V:velocity(m/s)

Minimum

upstream

pressure

(liquids)

Pmin≥2.7*ΔP+1.3*P0

P0: liquid vapor pressure at operating conditions (Pa)

Protection

rating

Standard: IP65

Extended: IP68

Ex mark

Intrinsically safe type: Ex ia IIC T1~T4 Ga

Ambient

conditions

Ambient temperature

-40~+55°C

non-explosion-protected areas

-20~+55°C

explosion-protected areas

Relative humidity

non-condensing

Atmospheric pressure

86~106kPa

Power supply

Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V

Power

<1w

Output signals

Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V

2 wires, 4~20mA output:

For exploration-protected type, load resistance ≤300Ω

For non-exploration-protected type, load resistance ≤500Ω

Display

Flow rate, volume flow, flow unit, flow percentage, etc.

Communication

protocol

HART、Modbus RTU(RS485)

Electrical Conduit

M20*1.5 (F)

1/2”-14 NPT (F)

Body & bluff

body

Standard Material：304 SS

اختيار النموذج

Mark

STLU

Silver Automation Instruments Vortex Flow meter

Code

Working Principle

G

Isolated type Karman Vortices Flowmeter

Code

Process Connection

1

Flanged(DN50~DN300)

2

Wafer type (DN15~DN300)

3

Fixed Inserted

4

Adjustable Inserted (without Ball Valve)

5

Adjustable Inserted (with Ball Valve)

6

Tri-clamp

7

Thread ( please specify thread standard)

Code

Measured Fluid

2

Liquid

3

Gas

4

Steam

Code

Nominal Diameter

015

15mm

05

50mm

15

150mm

020

20mm

06

65mm

20

200mm

02

25mm

08

80mm

25

250mm

03

32mm

10

100mm

30

300mm

04

40mm

12

125mm

Others

Inserted ≥250mm

Code

Indicator

D

With Digital Indicator

N

No Indicator ( 3 wire, pulse frequency output)

Code

Power Supply

1

24V DC

2

3.6V Lithium Battery

Code

Output Signal

0

No output

1

Pulse Output

2

Two Wire :4~20mA DC

4

Hart Protocol

5

RS-485 (Modbus)

Code

Fluid Temperature

1

Standard -40~250°C

3

High Temperature Type :+100~+350°C

4

High Temperature Type :+350~+500°C

2

Specify

Code

Pressure Rating

Code

Standard

Code

Standard

Code

Standard

G0

GB 1.0Mpa

D0

DIN PN10

A1

ANSI Class 150

G1

GB 1.6Mpa

D1

DIN PN16

A2

ANSI Class 300

G2

GB 2.5 Mpa

D2

DIN PN25

A3

ANSI Class 600

G3

GB 4.0 Mpa

D3

DIN PN40

S

Special

Code

Explosion Proof

N

Non

d

Flameproof

i

Intrinsically Safe

Code

Flow Meter Construction

0

Compact display

1

Remote display ,specify cable length

Code

Protection Level

0

IP65

1

IP67

2

IP68

Code

Compensation

B0

Non compensation

BT

Built-in temperature compensation

BP

Built-in pressure com
