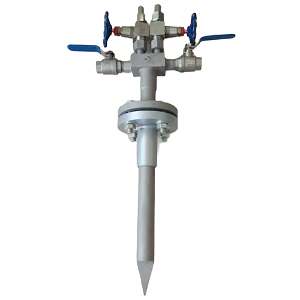

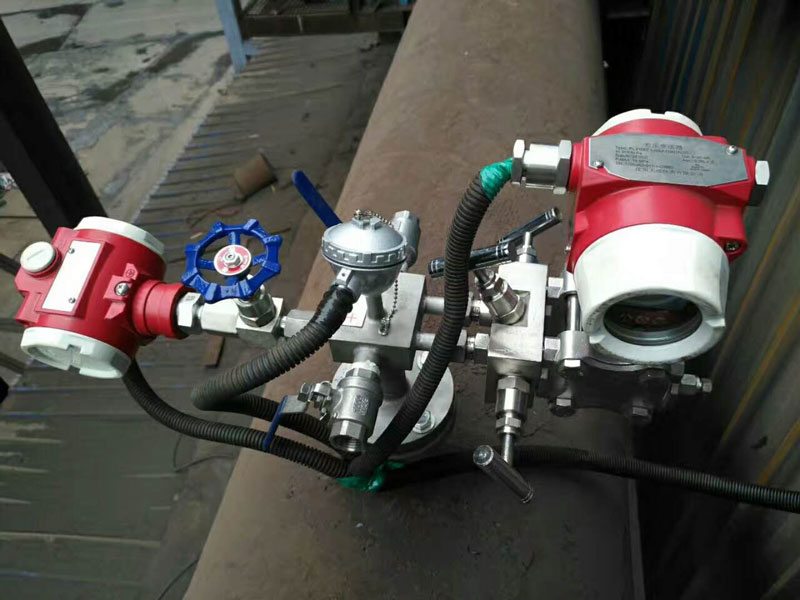

مقياس تدفق بيتوبا

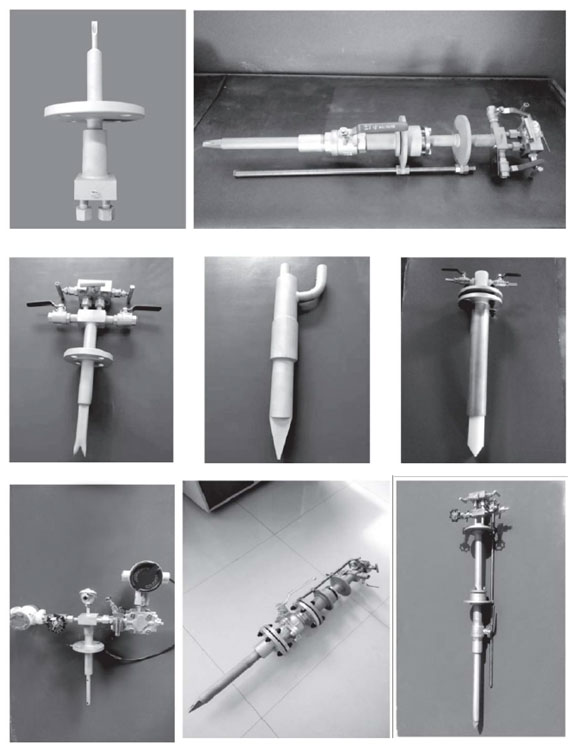

1. نظرة عامة على المنتج

مقياس تدفق بيتوبا هو مقياس تدفق أنبوب بيتوت متوسط مصمم لقياس تدفق الغاز والبخار والسوائل بشكل موثوق في العمليات الصناعية.

وهو مناسب بشكل خاص للوسائط القاسية والقذرة مثل غاز المداخن وغاز فرن الكوك وغاز فرن الصهر وغاز الفحم المحتوي على الغبار أو القطران أو الملوثات الأخرى.

تتضمن الوسائط المقاسة النموذجية ما يلي:

• الغازات: الهواء (الهواء الأولي / الثانوي)، الأكسجين، الهيدروجين، الغاز الجاف، غاز المحول، غاز الفرن العالي، غاز المنتج، غاز فرن الكوك، الغاز الطبيعي، غاز البترول المسال، غاز المداخن، غاز العملية الكيميائية، إلخ.
• البخار / البخار: البخار المسخن، البخار المشبع، البخار الرطب، البخار ثنائي الاتجاه.
• السوائل: الماء، وخطوط المياه المملوءة جزئيًا، وزيت الغسيل، والزيت الخالي من الدهون، والزيت الخفيف، والقطران، والزيت الثقيل، والنفط الخام، والسوائل المسببة للتآكل، والبارافين، وسوائل المعالجة.

2. لماذا نستخدم مقياس تدفق بيتوبا؟

لقد أثبتت العمليات الصناعية طويلة الأمد أن مقياس التدفق Pitoba يحل التحديات التي يصعب على مقاييس التدفق التقليدية حلها:

1. يقاوم الانسداد والتآكل في سرعة الهواء الأساسية وقياس حجم الهواء في صناعة الطاقة.
2. يتعامل مع قياس البخار الرئيسي عالي الحرارة، وعالي الضغط، وعالي السرعة.
3. يقلل من مشاكل التلوث عند قياس الغازات الصناعية المختلفة.
4. يعمل في أقطار الأنابيب الصغيرة جدًا والكبيرة جدًا (20 مم إلى 8000 مم)، وفي ظروف التدفق المنخفض.
5. يدعم التثبيت بالصنبور الساخن / الضغط دون إيقاف التشغيل.
6. يسمح بالتنظيف والتجريف عبر الإنترنت دون إيقاف الإنتاج.
7. يمكن استخدامه على المقاطع العرضية غير القياسية لخطوط الأنابيب (المربعة، المستطيلة، الماسية، شبه المنحرفة، البيضاوية، المثلثية، إلخ).
8. يدعم المعايرة والتحقق باستخدام أجهزة تفتيش متعددة.
9. قادرة على قياس الوسائط ذات اللزوجة العالية مثل النفط الخام والقطران والنفط الثقيل.
10. لا يزال بإمكانك القياس حيث يكون الأنبوب المستقيم غير كافٍ.

3. مبدأ العمل (تكنولوجيا أنبوب بيتوت)

يعتمد مبدأ تشغيل أنبوب بيتوت على أنبوب بيتوت.

مقياس تدفق بيتوبا هو مقياس تدفق متوسط باستخدام أنابيب بيتوت. وهو مقياس تدفق للضغط التفاضلي، مصمم وفقًا للمعيار ISO 3966 (قياس تدفق السوائل في الأنابيب المغلقة - طريقة مساحة السرعة باستخدام أنابيب بيتوت ذات الضغط الثابت).

كيف يعمل:

1. يتم إدخال المستشعر (قضيب بيتوت) في وسط خط الأنابيب.
2. يواجه منفذ الضغط الإجمالي الموجود على المجس التدفق مباشرة.
3. يقوم المستشعر بقياس ضغطين في نفس الموقع:
   • الضغط الكلي (الركود)
   • الضغط الساكن
4. الفرق بين الضغط الكلي والضغط الساكن هو الضغط الديناميكي للسوائل. يرتبط هذا الضغط التفاضلي مباشرةً بسرعة التدفق عند تلك النقطة.
5. يستخدم العداد بنية بيتو المتوسطة لإنشاء علاقة معايرة بين الضغط التفاضلي المقاس ومتوسط سرعة التدفق للمقطع العرضي لخط الأنابيب.
6. يتم بعد ذلك حساب معدل التدفق من:
   • متوسط سرعة التدفق، و
   • المساحة المقطعية الداخلية الفعالة للأنبوب.

تُرسَل هذه الإشارات إلى حاسوب التدفق أو نظام التحكم الموزع (DCS). يُجري النظام تعويضًا لدرجة الحرارة والضغط، ويوفر:

• الضغط التفاضلي
• الضغط الساكن
• درجة حرارة
• معدل التدفق اللحظي
• التدفق الكلي
• سرعة
• الحرارة/الطاقة (للبخار)

يُعدّ مبدأ أنابيب بيتوت هذا متطورًا وموثوقًا به في مجال الطيران. تُستخدم أنابيب بيتوت على نطاق واسع في اختبارات نفق الرياح، واختبارات الديناميكية الهوائية لمحركات الطائرات، وحتى كمجسات لسرعة الهواء على متن الطائرات.

4. خصائص الأداء

1. توفير الطاقة / فقدان الضغط تقريبًا
   يُصنع مسبار بيتوبا عادةً من الفولاذ المقاوم للصدأ بقطر أقل من 30 مم، مما يُقلل من العوائق في الأنبوب. وبالمقارنة مع صفائح الفتحات التقليدية وعناصر الخنق الأخرى، فإن فقدان الضغط منخفض للغاية، مما يُقلل من تكلفة التشغيل.
2. القدرة على تحمل درجات الحرارة العالية والضغط العالي
   المسبار مصنوع من الفولاذ المقاوم للصدأ 304/316 أو سبائك خاصة حسب الوسط. يعمل حتى 650 درجة مئوية في التكوين القياسي، وحتى 800 درجة مئوية أو أعلى مع تصاميم خاصة (طلاءات سيراميكية مثل Al₂O₃). تصل قيم الضغط القياسية إلى 25 ميجا باسكال، وتتوفر حتى 32 ميجا باسكال للتطبيقات الخاصة.
3. موثوقية عالية في الخدمة المتسخة
   صُممت قنوات الضغط الداخلية بحيث يكون الوسط الداخلي شبه ثابت، ولا يسهل نقل الجسيمات أو القطران إلى الداخل. هذا يُساعد على الحفاظ على الدقة لفترات طويلة حتى في الغازات المُغبرة المحتوية على القطران، مثل غازات المداخن.

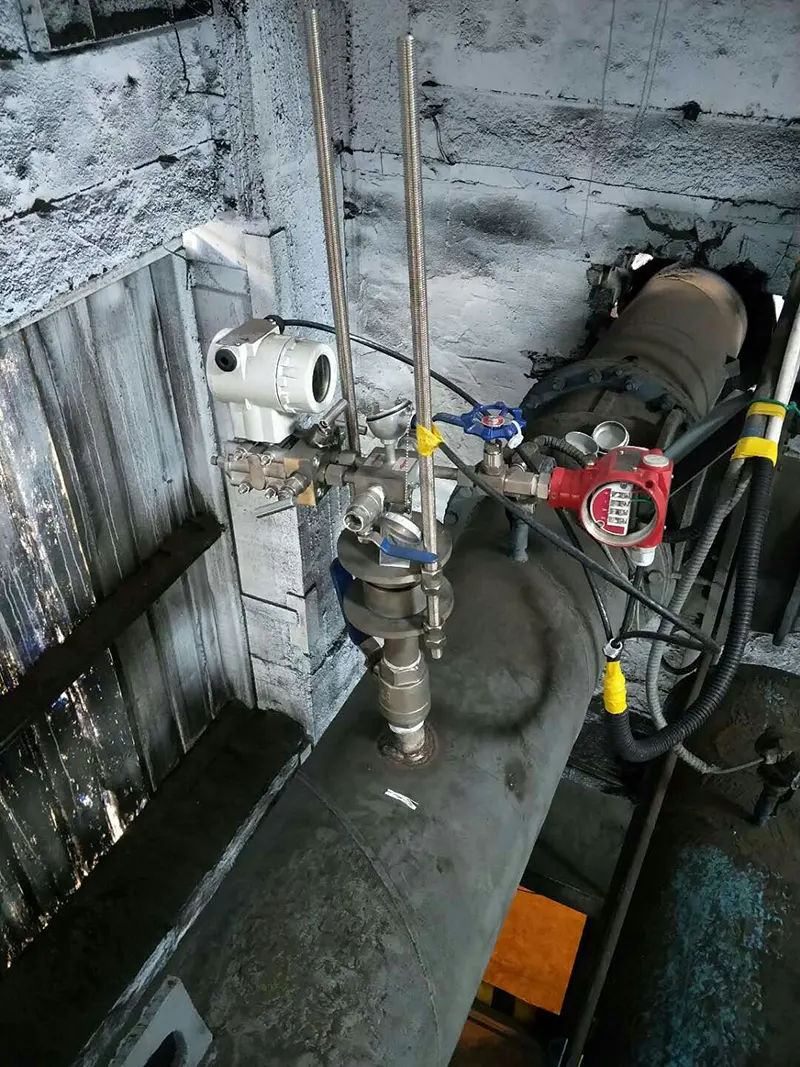

4. سهولة التركيب
   يتطلب التركيب فقط الحفر/التوصيل الحراري في خط الأنابيب، وإدخال المجس إلى خط الوسط. يمكن لحام مقياس التدفق أو تثبيته بحافة. التركيب تحت الضغط (التوصيل الحراري) ممكن في كثير من الحالات.
5. صيانة منخفضة
   عادةً لا يتطلب عنصر القياس الأساسي (المسبار) صيانة دورية. يكفي معايرة دورية لمُرسِل الضغط التفاضلي (صفر/نطاق) والتحقق من الإشارة التناظرية للجهاز الثانوي.
6. نطاق قياس واسع
   • تدفق الغاز ≥ ~6 م/ث
   • تدفق السائل ≥ ~0.5 م/ث
     هذا يجعله مناسبًا للأنابيب ذات التدفق المنخفض والكبيرة. ويمكن استخدامه على الغازات والبخار والسوائل، بما في ذلك القطران والنفط الخام والنفط الثقيل والمحاليل الكيميائية.
7. هندسة الأنابيب المرنة
   بخلاف العديد من مقاييس التدفق الخطية التي تتطلب أنابيب دائرية وخطوط مستقيمة طويلة، يمكن تطبيق هذه التقنية على الأنابيب ذات المقاطع العرضية الدائرية، والإهليلجية، والمربعة، والمستطيلة، والمثلثة، وشبه المنحرفة، وغيرها. كما أنها تتحمّل ظروف خطوط مستقيمة أقصر.
8. الأجهزة الثانوية الذكية
   يمكن إقران مقياس تدفق Pitoba بأجهزة إرسال / تكامل ذكية للعرض الرقمي المحلي والاتصال عن بعد (لنظام DCS / SCADA للمحطة) لدعم المراقبة المركزية.
9. إمكانية الخدمة عبر الإنترنت
   بالنسبة لنقاط القياس التي لا يمكن إيقاف تشغيلها، يمكن تثبيت المجس أو تنظيفه أو تجريفه عبر الإنترنت، حتى بالنسبة للوسائط ذات التلوث العالي.

5. المواصفات الفنية

6. الملخص

مقياس تدفق بيتوبا هو مقياس تدفق أنبوب بيتوت متوسط يعتمد على ISO 3966 مع قابلية تطبيق واسعة للغاية: الغاز أو البخار أو السائل؛ نظيف أو متسخ؛ درجة حرارة منخفضة أو عالية؛ ضغط منخفض أو مرتفع؛ أحجام أنابيب صغيرة أو كبيرة للغاية.

يجمع بين فقدان الضغط المنخفض والتركيب البسيط وإمكانية الصيانة عبر الإنترنت والتعويض الذكي (الضغط + درجة الحرارة) لتوفير قياس تدفق مستقر ودقيق في البيئات الصناعية الصعبة.
