مقياس تدفق بيضاوي الشكل

مبدأ عمل مقياس التدفق ذي التروس البيضاوية

يعمل مقياس التدفق ذو التروس البيضاوية على مبدأ ميكانيكي بسيط يتمثل في دفع السائل لعجلة. وقد تم إثبات هذا المبدأ لأول مرة باستخدام دواليب المياه لطحن الحبوب.

يتكون التصميم الأساسي من ترسين بيضاويين متشابكين، يحتوي أحدهما على مغناطيس داخل غلاف متين. يدخل السائل المُقاس إلى الحجرة ويدفع التروس لتخرج منها. تدور التروس المصممة بدقة عالية على محمل، والمغناطيس مقاوم للتلف الكيميائي.

يملأ السائل الفراغات بين أسنان التروس والجدار الخارجي للغلاف. وتوفر الخاصية الشعرية إحكامًا سائلًا، مما يعني أن حجم السائل في الفراغ دقيق وثابت. وتُملأ كل حجرة وتُفرغ في دورة مستمرة - إزاحة موجبة.

كل دورة للتروس تقيس نفس حجم السائل. يستشعر حساسٌ على السطح الخارجي للحجرة نبضة المغناطيس المتحرك، ويحسب عدد الدورات. يقيس عدد الدورات حجم السائل المار عبر مقياس تدفق التروس البيضاوي. هل ترغب بمعرفة المزيد؟ مبدأ عمل مقياس التدفق ذي التروس البيضاوية؟ انقر هنا

مميزات مقياس تدفق التروس البيضاوي

✔ خيار مثالي للاستخدام كـ مقياس تدفق عالي اللزوجة
✔ مقياس تدفق عالي الدقة: 0.5% أو 0.2% كخيار إضافي
✔ مقياس تدفق السوائل مل/دقيقة خيار متاح، مقياس تدفق السوائل منخفض التدفق
✔ يمكن تحويله إلى مقياس تدفق ميكانيكي مدمج أو مع خرج نبضي أو 4-20 مللي أمبير
✔ تتوفر مواد متنوعة: حديد الزهر، فولاذ الزهر، فولاذ مقاوم للصدأ 304 أو 316L
✔ لا حاجة إلى خط أنابيب مستقيم عند التركيب
✔ حجم المستشعر من DN 2 إلى DN200 (مقياس تدفق تروس بيضاوي 8 بوصة)
✔ سعر منخفض مقياس تدفق الزيت مثل الزيت الثقيل، وزيت الوقود، وزيت التشحيم، والزيت الخفيف، وزيت الديزل، وزيت النخيل، والزيت الصالح للأكل، إلخ.
✔ مقياس تدفق الزيت الميكانيكي
✔ أقصى درجة حرارة يتحملها مقياس التدفق ذو التروس البيضاوية 200 درجة مئوية
✔ تتم معايرة كل مقياس تدفق بدقة لضمان مطابقته لمواصفات الدقة. لمزيد من المعلومات: [نموذج تقرير معايرة المصنع لمقياس تدفق التروس البيضاوية] ]

سعر مقياس تدفق التروس البيضاوي

حجم مقياس التدفق، من DN2 إلى DN200، أحجام مقاييس التدفق المختلفة، أسعار مختلفة.
مادة مقياس التدفق البيضاوي: حديد الزهر، فولاذ الزهر، فولاذ مقاوم للصدأ 304 أو فولاذ مقاوم للصدأ 316، السعر يختلف باختلاف المادة
تؤثر وظائف مقياس تدفق التروس البيضاوية أيضًا على سعر مقياس تدفق التروس البيضاوية.

• أ. مقياس تدفق تروس بيضاوي رقمي من النوع الميكانيكي أو الإلكتروني مزود بجهاز إرسال

• ب. مقياس رقمي ذو تروس بيضاوية خيار مع مخرج: 4~20 مللي أمبير، HART، نبضي أو RS485

• ج. مقياس تدفق ذو تروس بيضاوية عالي اللزوجة أو مقياس تدفق ذو تروس بيضاوية عالي الحرارة

• د. مقياس تدفق ذو تروس بيضاوية عالي الضغط أم لا


ومع ذلك، توفر شركة Silver Automation Instruments عدادات بيضاوية رخيصة ومنخفضة التكلفة من مصادر موثوقة. مصنعي عدادات التدفق ذات التروس البيضاوية مع سرعة في التوصيل.

تطبيقات مقياس التدفق ذي التروس البيضاوية

في تطبيقات صناعات الوقود والزيوت، تُعدّ عدادات التدفق ذات التروس البيضاوية الخيار الأمثل لقياس حجم مجموعة متنوعة من السوائل الصناعية بدقة عالية. تتميز هذه العدادات، المصممة لتدوم طويلاً، بقدرتها الفائقة على تتبع تدفق الوقود، بما في ذلك البنزين وأنواع مختلفة من زيوت الوقود، سواءً باستخدام عداد ميكانيكي أو شاشة عرض رقمية. وتعمل هذه العدادات بكفاءة عالية مع السوائل الصعبة، مثل الزيت الثقيل والديزل، بفضل بنيتها المتينة التي تضمن تشغيلاً موثوقاً حتى في درجات الحرارة والضغوط العالية. كما أنها ضرورية في منشآت المعالجة الكيميائية والتصنيع، نظراً لقدرتها الفائقة على قياس السوائل عالية اللزوجة، مثل مواد التشحيم والدبس والراتنجات. توفر عدادات التدفق ذات التروس البيضاوية نتائج دقيقة وقابلة للتكرار، مما يُسهم في تبسيط العمليات والحفاظ على مراقبة الجودة، سواءً عند التحكم في مزج الإضافات الكثيفة أو إدارة استهلاك الوقود في أسطول من المركبات.

تعرّف على المزيد حول حلول قياس التدفق لدينا باستخدام مقياس التدفق ذي التروس البيضاوية
[مقياس تدفق الديزل الميكانيكي]
[مقياس تدفق وقود الديزل الرقمي]
مقياس تدفق الإزاحة الموجبة للوقود والزيوت ]
[عدادات تدفق الوقود المدمجة ]
مقياس تدفق بيضاوي عالي اللزوجة ]
[ مقياس تدفق الشحوم ]

الأنواع الرئيسية ومواد مقياس التدفق ذي التروس البيضاوية LC وتطبيقاته المختلفة

مقياس التدفق ذو التروس البيضاوية المصنوع من الحديد الزهر LC-A، يُستخدم على نطاق واسع لقياس تدفق السوائل عالية اللزوجة أو أي وسط آخر غير مُسبب للتآكل لمادة الحديد الزهر؛ وهو مناسب لقياس تدفق السوائل مثل النفتا، والكيروسين، والديزل، والزيوت الثقيلة، وزيوت التشحيم، والبارافين، والأسفلت، وزيت الوقود، والزيوت الهيدروليكية.

مقياس تدفق التروس البيضاوي LC-E المصنوع من الفولاذ المصبوب، يُستخدم في السوائل منخفضة التآكل ذات الضغط العالي. يُناسب هذا المقياس قياس تدفق النفط الخام، والأنيلين، والكيروسين، وزيت الوقود، والديزل، وزيت التشحيم، والزيت الهيدروليكي، والأسفلت.

مقياس تدفق بيضاوي الشكل من الفولاذ المقاوم للصدأ (LC-B، C): يُستخدم لقياس تدفق السوائل شديدة التآكل مثل الأحماض والقلويات والمواد الكيميائية المالحة أو العضوية. وهو مناسب لقياس تدفق الماء، والأمونيا، والصودا الكاوية، وحمض الخليك، وحمض الأكريليك، والإيثانول، وحمض الكبريتيك، وحمض الفوسفوريك، ونترات الأمونيوم، وعصير الفاكهة، والزيوت النباتية، وزيت الفول السوداني، وزيت الزيتون، والزيوت الصالحة للأكل، والحليب، والبيرة، والبيوتادين، والتولوين، والزيلين، وغاز البترول المسال.

مزايا مقياس التدفق ذو التروس البيضاوية

بمجرد تركيبه، يعمل مقياس التدفق ذو التروس البيضاوية بدقة عالية دون الحاجة إلى صيانة لسنوات عديدة. يتميز هذا المقياس بقلة أجزائه المتحركة، ويعمل عن طريق التدفق الميكانيكي للسائل. صُمم مقياس التدفق ذو التروس البيضاوية ليتحمل الظروف البيئية القاسية، ويوفر قياسًا دقيقًا للغاية للسائل المُختار. كما أن تصميمه الميكانيكي البسيط يجعله مناسبًا للتعامل مع تغيرات درجة الحرارة، والتدفق النبضي، وتغيرات اللزوجة. يُستخدم مقياس التدفق ذو التروس البيضاوية غالبًا في صناعة النقل البحري والشحن لقياس معدل تدفق وقود السفن، والزيت الثقيل، وزيت المحرك.

يُعد جهاز إرسال تدفق التروس البيضاوية المتين وطويل الأمد طريقة اقتصادية لقياس تدفق السوائل دون تكاليف تشغيل.

يُعدّ تركيب مقياس التدفق ذي التروس عمليةً بسيطة، ويمكن وضعه في أماكن ضيقة لأنه لا يتطلب مسارًا مستقيمًا للأنابيب. ويتم قياس السوائل بشكل طبيعي أثناء التشغيل (دون الحاجة إلى تحويلها إلى منطقة منفصلة)، مما يعني أن مقياس التدفق ذو التروس البيضاوي يندمج بسلاسة في أي عملية صناعية.

تتميز عدادات التدفق البيضاوية بسهولة بنائها ولكنها متعددة الاستخدامات للغاية من حيث الحجم واستخدام المواد، وهي تقيس السوائل بدقة وثبات وتعمل لسنوات دون الحاجة إلى صيانة.

مقال ذو صلة: مزايا وعيوب مقياس تدفق التروس البيضاوية

مقياس تدفق ميكانيكي قابل لإعادة الضبط وغير قابل لإعادة الضبط

كيف تختار نوع العرض المختلف، هل تريد مقياس تدفق ميكانيكي بمؤشر تناظري أم مقياس تدفق كلي قابل لإعادة الضبط أم مقياس تدفق PD مع خرج نبضي أو تناظري؟

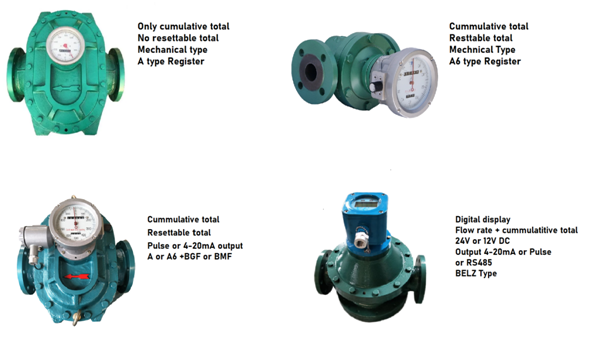

توضح الصورة أدناه الفرق بين عدادات التدفق القابلة لإعادة الضبط وغير القابلة لإعادة الضبط.

كيفية إعداد وتشغيل مقياس تدفق التروس البيضاوية

لا يمكن الاستفادة من دقة مقياس التدفق ذي التروس البيضاوية إلا بالتركيب الصحيح. من أهم مزايا هذا المقياس ذي الإزاحة الموجبة إمكانية تركيبه في الأنابيب الرأسية والأفقية دون الحاجة إلى مسارات مستقيمة، مما يجعله مثاليًا للأماكن الضيقة. تأكد من نظافة خط الأنابيب قبل التركيب. قبل المقياس، يجب تركيب مصفاة شبكية (عادةً 100 شبكة أو أدق) لحماية التروس الدقيقة من الجزيئات الصلبة، التي تُعدّ السبب الأكثر شيوعًا لتلفها.

نظرًا لأن مقياس التدفق ذو التروس البيضاوية يعتمد على التعشيق الدقيق لتروسه لقياس التدفق، فهو غير مناسب للسوائل التي تحتوي على مواد صلبة عالقة، أو جزيئات كاشطة، أو كميات كبيرة من الشوائب. يمكن أن تتسبب هذه الملوثات في تآكل التروس أو تعطلها، مما يؤدي إلى قياسات غير دقيقة وتلف محتمل للمقياس. تأكد دائمًا من ترشيح السائل وخلوه من الشوائب قبل إدخاله إلى المقياس.
انقر هنا للحصول على مزيد من المعلومات حول مبدأ عمل مقياس التدفق ذي التروس البيضاوية، عندها ستفهم لماذا يحتاج إلى سائل نظيف ليتم قياسه. [ مبدأ عمل مقياس التدفق ذي التروس البيضاوية

يُعدّ مُزيل الهواء والمصفاة عنصرين أساسيين في عدادات التدفق ذات التروس البيضاوية لضمان دقة القياسات. فهما يُزيلان الهواء العالق والجسيمات الصلبة من السائل قبل دخوله إلى العداد، مما يمنع تلف التروس وأخطاء القياس. معلومات المنتج: [ مزيل الهواء والمصفاة ]
بعد التثبيت، اتبع مخطط الأسلاك لتوصيل مصدر الطاقة. قم بتوصيل سلك الإشارة بوحدة التحكم المنطقية القابلة للبرمجة (PLC) أو الشاشة إذا كان الطراز مزودًا بمخرج نبضي. العداد سهل الاستخدام؛ إذ يبدأ بقياس التدفق فور تشغيله. سيتم عرض الحجم الإجمالي التراكمي ومعدل التدفق الحالي على الشاشة المحلية.
مقال ذو صلة: [ كيفية تركيب واستخدام مقياس تدفق التروس البيضاوية؟ ]

اختيار مقياس التدفق ذي التروس البيضاوية المناسب

يُعدّ اختيار مقياس التدفق المناسب أمرًا بالغ الأهمية لضمان دقة وكفاءة وسلامة العمليات. وتُعتبر مقاييس التدفق ذات التروس البيضاوية خيارًا رائدًا في العديد من الصناعات، إذ توفر دقة وموثوقية استثنائيتين، لا سيما عند قياس السوائل اللزجة مثل الزيوت والوقود والمواد الكيميائية. ولأنها تقيس الحجم مباشرةً عن طريق حصر السائل بين تروس دوارة، فإن دقتها لا تتأثر إلى حد كبير بتغيرات خصائص السائل.

مع ذلك، ونظرًا لتعدد الخيارات المتاحة، قد يبدو اختيار الخيار الأمثل أمرًا محيرًا. لذا، قمنا بتطوير دليل مبسط يُسهّل هذا القرار المهم. يشرح دليلنا عملية من أربع خطوات، تغطي كل شيء بدءًا من تحليل خصائص السائل - مثل اللزوجة والتوافق الكيميائي - وصولًا إلى تحديد معدل تدفق النظام، واختيار الشاشة المناسبة، وتحديد أي شهادات ضرورية.

إرشادات الاختيار: [كيفية اختيار مقياس التدفق ذي التروس البيضاوية المناسب: دليل بسيط]
