يستخدم مقياس التدفق الحراري الشامل لقياس الغاز ، مثل الهواء والهواء المضغوط و biggas و LPG وما إلى ذلك ، تتحدث هذه المقالة بشكل أساسي عن معلومات التثبيت حول مقياس تدفق الكتلة الحرارية.
ندرج أدناه بعض الحالات لخطوط الأنابيب المستقيمة:

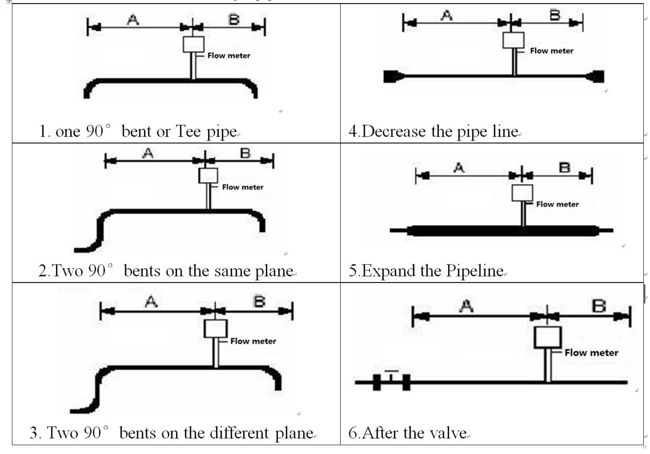

صور تركيب مقياس التدفق الشامل
|
No. |
A-Upstream straight Length needed |
B-DownStream Straight length needed |
|
1 |
15D |
5D |
|
2 |
20D |
5D |
|
3 |
40D |
10D |
|
4 |
15D |
5D |
|
5 |
30D |
10D |
|
6 |
40D |
5D |
إذا تعذر تلبية الطول المستقيم لخطوط الأنابيب بسبب قيود المجال ، فيمكن للمستخدمين النهائيين التفكير في مقومات الغاز لحل المشكلة.
في حالة عدم وجود أنابيب طويلة مستقيمة بما يكفي ، مع وجود انحناءات أو صمامات على خطوط الأنابيب ، يرجى الاستفسار من تصنيع مقياس تدفق الكتلة الحرارية للحصول على إرشادات التركيب.
1. مقياس التدفق الحراري إدخال العمق المطلوب
يمر الهواء في خطوط الأنابيب. تختلف سرعة الهواء باختلاف نقاط الأنبوب. يكون معدل تدفق الغاز بالقرب من جدار الأنبوب أبطأ منه في وسط الأنبوب. مقياس تدفق الكتلة الحرارية يكتشف فعليًا مستشعر سرعة الغاز ؛ التدفق يساوي المساحة المقطعية للأنبوب ، اضرب معدل التدفق.
س = س
S1 = πR2
S2 = أب
S = منطقة قسم الأنبوب
R = نصف قطر الأنبوب الدائري
أ ، ب = طول ضلع الأنبوب المربع
V = سرعة تدفق الغاز
س = التدفق الشامل
مقياس تدفق الكتلة الحرارية يقيس سرعة غاز واحدة لخط الأنابيب ؛ يجب أن تكون هذه النقطة هي متوسط نقطة السرعة عند تطبيق الصيغة أعلاه. يجب إدخال المستشعر إلى متوسط نقطة السرعة عند التثبيت.
2. وفقًا لمعيار التصميم ، يجب تركيب مقياس تدفق الكتلة الحرارية SRK-100 على النحو التالي:
عندما يكون هناك أنابيب مستقيمة طويلة بما يكفي أو يكون قطر الأنبوب ＞ Ø250 ، يجب أن يكون المستشعر في من خط الأنابيب.
عندما يكون الأنبوب المستقيم قصيرًا أو قطر الأنبوب Ø250 ، يجب أن يكون المستشعر في من خط الأنابيب.
3. نوع الإدراج وإخراجها
1) افتح فتحة Ø20 على خط الأنابيب ، قم بلحام قاعدة الحلمة ، وسيتم توفير الحلمة من قبل الشركة المصنعة.
2) سيتم توفير صمام كروي من قبل الشركة المصنعة لتجنب تسرب الغاز.
1. في معظم الحالات ، يمكن استخدام كبل زوج مجدول لتزويد الطاقة.
2 يمكن أيضًا استخدام الكبل الصغير ، على سبيل المثال 3 × 33 / 0.2 أو RVVP ، ويجب أن يكون السلك الأساسي أكبر من Ø0.5.
3. يجب أن يكون الكابل أقل من الأدوات عند توصيل الكابل بالأدوات لتجنب تدفق المياه إلى مقياس التدفق.
4. لمقياس التدفق السابق ، يجب استخدام أنابيب مرنة سابقة ؛ يجب أن يتطابق OD للكابل مع معرف غدد الكابلات. يجب أن يتم توفير حشية الختم من قبل المصنع.
1) لا يمكن توصيل الغلاف بالدائرة الداخلية ، ولكن بالأسلاك.
2) يمكن أن يكون مصدر الطاقة تبديل مصدر الطاقة.
|
|
|

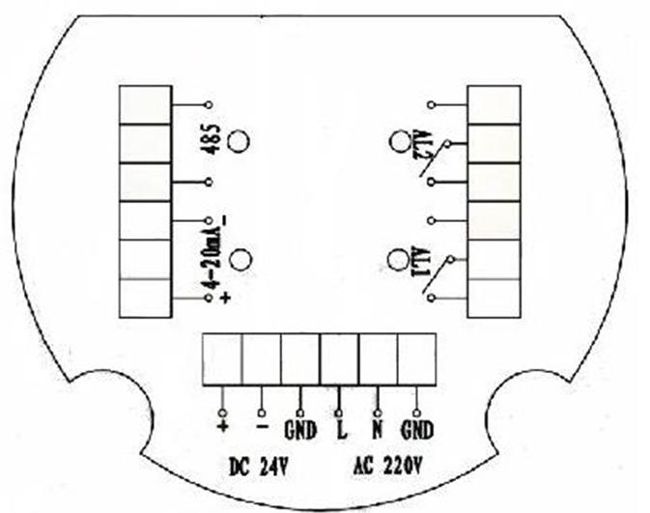

Compact Thermal Mass Flow meter Wiring |
|
|
|
Remote Type Thermal Mass Flow meter Wiring |
|
Red-Red |
Power supply+ |
|
Black-Black |
Power supply- & meter 4-20mA outputnegative(-) |
|
White-White |
meter 4-20mA output positive(+) |
مقياس تدفق الكتلة الحرارية من النوع البعيد هو نظام 3 أسلاك ، اثنان منهم لإمداد الطاقة ، واحد لإخراج الإشارة.
