كيفية توصيل مقياس mag بـ PLC بواسطة Digital Output؟

يشتري الكثير من العملاء عدادات التدفق المغناطيسي من سلسلة SHD من Silver Automation Instruments ، وغالبًا ما يسألنا المستخدمون عن كيفية توصيل عداد mag الخاص بنا بـ PLC؟

أدناه هو الشرح.

يحتوي الإخراج الرقمي لمقياس التدفق الكهرومغناطيسي SHD على جهتي اتصال: جهة اتصال الإخراج الرقمي والاتصال الأرضي الرقمي ، والرموز هي كما يلي

POUT ———— الاتصال الناتج الرقمي

PCOM ———— الاتصال الأرضي الرقمي

POUT هو إخراج جامع مفتوح ؛ يمكن للمستخدمين عمل الأسلاك وفقًا للرسومات التالية:

غشاء الأسلاك الناتج المستوى الرقمي

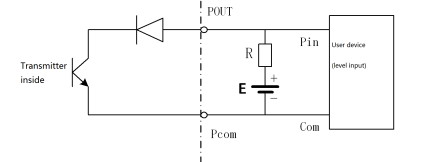

الأسلاك الإخراج المستوى الرقمي

توصيل الإخراج الرقمي مقرنة كهروضوئية (على سبيل المثال PLC)

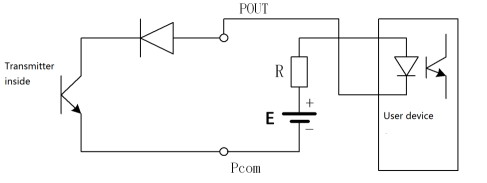

الإخراج الرقمي توصيل مقرنة كهروضوئية

بشكل عام ، يحتاج optocoupler إلى حوالي 10mA الحالي ، و E / R = 10mA ، لذلك E = 5 ～ 24V.

مقياس التدفق المغناطيسي الناتج الرقمي توصيل التتابع

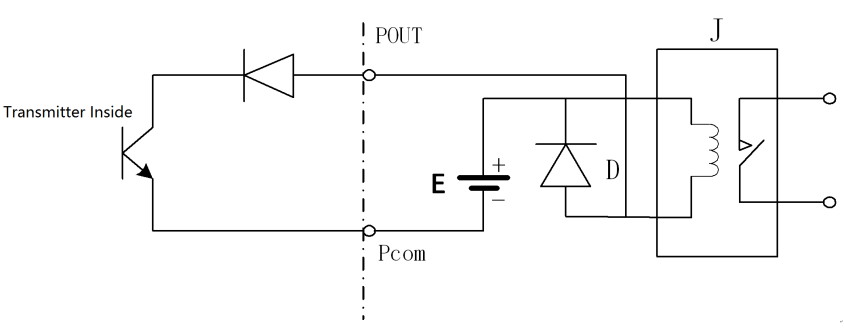

مرحل توصيل الإخراج الرقمي

عادة ، يحتاج المرحل المتوسط إلى E = 12V أو 24V ، D هو الصمام الثنائي Flyback. في الوقت الحاضر تحتوي معظم المرحلات الوسيطة على هذا النوع من الصمام الثنائي الداخلي. إذا لم يكن المرحل الوسيط يحتوي على الصمام الثنائي flyback ، فسيحتاج المستخدمون إلى توصيل واحد خارجيًا.
