مقياس تدفق الوقود 3/8 بوصة هو جهاز قياس دقيق لتدفق الوقود، مصمم خصيصًا لقياس تدفق الوقود ذي القطر الصغير. يشير الرقم "3/8" في اسمه إلى حجم منفذ توصيل مقياس التدفق، والذي يعادل قطر أنبوب يبلغ حوالي 9.525 ملم. أي أنه من المحتمل جدًا أن يكون حجم خط الأنابيب الذي يربط هذا المقياس 3/8 بوصة أيضًا. يلعب هذا المقياس الصغير دورًا لا غنى عنه في الحالات التي تتطلب مراقبة دقيقة لتطبيقات الوقود منخفض التدفق.
يشير مقياس التدفق 3/8 بوصة إلى منفذ توصيل مستشعر التدفق الذي يبلغ 3/4 بوصة
من الناحية التقنية، تستخدم عدادات تدفق الوقود مقاس 3/8 بوصة عادةً مبادئ قياس عالية الدقة، مثل عداد تدفق التوربينات ، أو عداد تدفق التروس، أو عدادات تدفق كتلة كوريوليس، لالتقاط وتسجيل تدفق الوقود اللحظي والتراكمي بدقة. يتراوح نطاق قياسها عادةً بين 0.1 و30 لترًا في الدقيقة (حسب الطراز)، مما يجعلها مناسبة بشكل خاص لمراقبة أنظمة الوقود ذات التدفق الصغير. غالبًا ما تكون المواد الرئيسية لهذه العدادات هي الفولاذ المقاوم للصدأ، أو سبائك الألومنيوم، أو البلاستيك الهندسي عالي القوة، مما يضمن المتانة والتوافق الكيميائي مع الوقود.
مقياس تدفق 3/8 بوصة لمراقبة أنظمة الوقود الصغيرة
أين يتم استخدام مقياس تدفق الوقود 3/8 بوصة؟
تُستخدم مقاييس تدفق UEL مقاس 3/8 بوصة على نطاق واسع في مختلف المجالات الصناعية نظرًا لقطرها الصغير وخصائصها عالية الدقة
١. مجال الطيران: يُستخدم في أنظمة وقود الطائرات الصغيرة والطائرات بدون طيار والمروحيات، حيث يُراقب استهلاك وقود المحركات لضمان سلامة الطيران وكفاءته. في تطبيقات الطيران، تُعدّ موثوقية ودقة عدادات التدفق أمرًا بالغ الأهمية، وأي خطأ في القياس قد يؤدي إلى أخطاء جسيمة في حساب الوقود.
٢. اختبارات السيارات: تُستخدم في تطوير المحركات واختبارات الأداء لقياس خصائص تدفق أنظمة حقن الوقود بدقة. تستخدم شركات صناعة السيارات ومؤسسات البحث والتطوير هذه البيانات لتحسين تصميم المحركات، وتحسين كفاءة استهلاك الوقود، والوفاء بمعايير الانبعاثات المتزايدة الصرامة.
٣. معدات الاحتراق الصناعية: مراقبة إمدادات الوقود للغلايات الصغيرة، والمولدات، وأنظمة التدفئة الصناعية. تتطلب هذه التطبيقات إمدادًا مستمرًا ومستقرًا بالوقود، وتساعد عدادات التدفق المشغلين على الحفاظ على كفاءة احتراق مثالية.

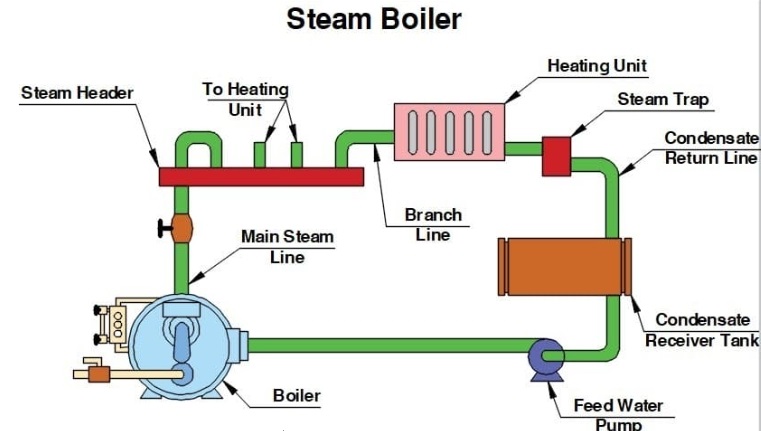

قد تحتاج الغلايات الصغيرة إلى مقياس تدفق وقود مقاس 3/8 بوصة
٤. البحث المخبري: توفير بيانات تدفق دقيقة في مشاريع البحث العلمي، مثل اختبار فعالية إضافات الوقود وتطوير محركات جديدة. غالبًا ما تتطلب عدادات التدفق البحثية دقة أعلى ووظائف إخراج بيانات أكثر تعقيدًا.

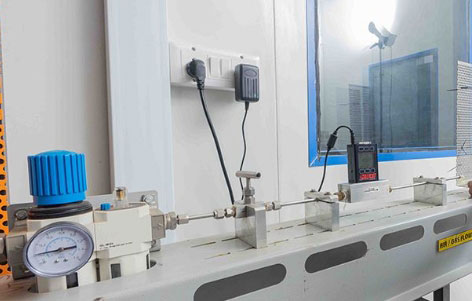

مقياس تدفق 3/8 بوصة للأبحاث المعملية
5. نظام الطاقة المساعدة للسفينة: يستخدم لمراقبة الوقود للمحركات المساعدة في السفن الصغيرة أو الكبيرة، مما يساعد على تحسين استخدام الوقود وخطط الملاحة.

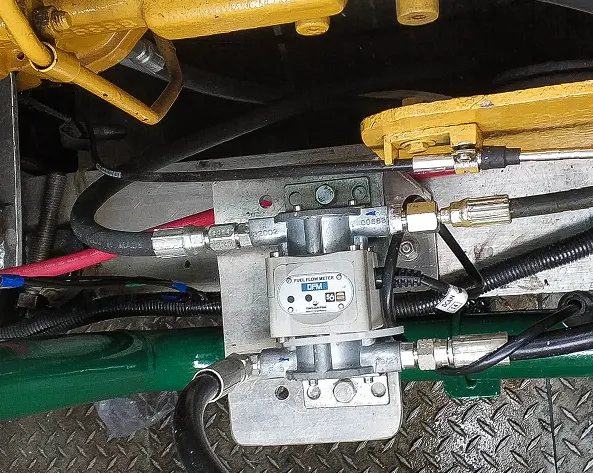

مقياس تدفق صغير مقاس 3/8 بوصة لقياس وقود السفينة
ما هي الصعوبات الفنية في قياس تدفق الوقود المنخفض؟
يواجه قياس تدفق الوقود ذي القطر الصغير تحديات تقنية متعددة: تتمثل الصعوبة الرئيسية في مشكلة الحساسية الناتجة عن انخفاض حركة المرور بشكل كبير. عند قطر 3/8 بوصة، قد يكون معدل تدفق الوقود بطيئًا جدًا، مثل 10 مل/دقيقة أو 50 سم مكعب فقط، وقد لا تتمكن تقنيات قياس التدفق التقليدية، مثل عدادات تدفق التوربينات أو مقاييس دوارة الأنابيب المعدنية، من الكشف بدقة عن إشارات التدفق الضعيفة هذه. يتطلب هذا أن تتمتع عدادات التدفق بحساسية عالية للغاية، قادرة على تمييز تغيرات التدفق الصغيرة مع الحفاظ على ثبات القياس.
لا يُمكن تجاهل تأثير التغيرات في خصائص الوقود. تختلف أنواع الوقود المختلفة (مثل البنزين والديزل وكيروسين الطيران، إلخ) في اللزوجة والكثافة وخصائص التزييت، والتي تتغير مع درجة الحرارة وتؤثر بشكل مباشر على دقة قياس عدادات التدفق. يجب أن يكون عداد تدفق الوقود عالي الجودة بقياس 3/8 بوصة قادرًا على تعويض هذه التغيرات في الخصائص الفيزيائية أو الحفاظ على أداء قياس ثابت عبر أنواع الوقود المختلفة.
زادت قيود شروط التركيب من صعوبة التطبيق. عادةً ما تكون مساحة الأنظمة صغيرة القطر محدودة، وتتطلب هياكل مدمجة لقياس التدفق دون فقدان كبير للضغط أثناء التركيب. إضافةً إلى ذلك، تؤثر العوامل البيئية، مثل اهتزاز الأنابيب وتقلبات درجات الحرارة، بشكل أكبر على قياس التدفق الصغير، مما يتطلب تصميمًا خاصًا لتجنب هذه التأثيرات.

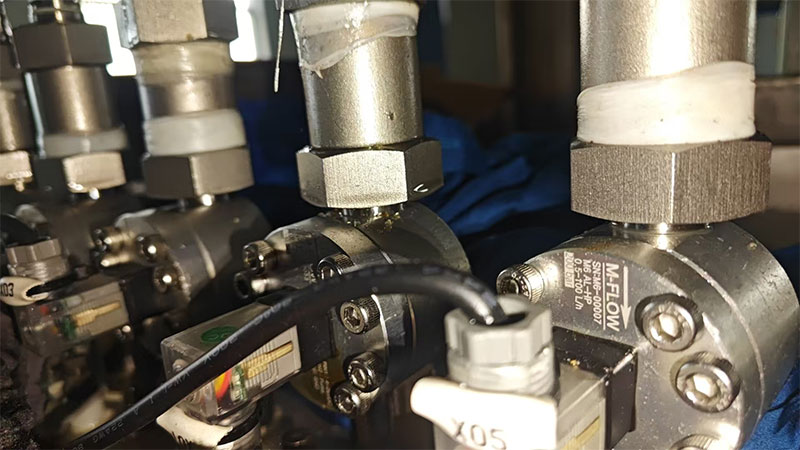

الأنظمة ذات القطر الصغير لها مساحة محدودة
يُعد الحفاظ على الاستقرار طويل الأمد تحديًا آخر لقياس التدفقات الصغيرة. قد يحتوي الوقود على جزيئات صغيرة أو شوائب قد تؤثر على المكونات الميكانيكية أو مستشعرات مقياس التدفق بمرور الوقت. يجب أن يتمتع مقياس تدفق الوقود الممتاز بقياس 3/8 بوصة بخاصية التنظيف الذاتي أو تصميم مقاوم للتلوث لضمان موثوقيته على المدى الطويل.
حلول قياس تدفق الوقود 3/8 بوصة من silverinstruments.com

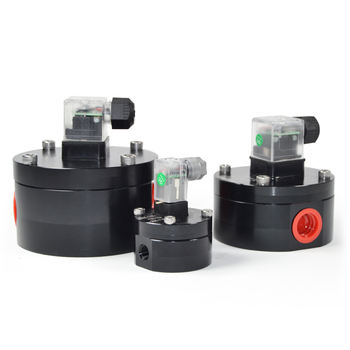

طورت شركة سيلفر إنسترومنتس سلسلة من مقاييس التدفق ذات الإزاحة الموجبة الدقيقة لتوفير حلول احترافية لتحديات قياس تدفق الوقود المنخفض المذكورة أعلاه. هذه السلسلة من مقاييس التدفق مناسبة بشكل خاص لتطبيقات أنابيب الوقود بقطر 3/8 بوصة، وتتميز بالعديد من الميزات الممتازة:
الميزة الأساسية لهذا المقياس هي قدرته على قياس دقيق للغاية. يعتمد هذا المقياس على مبدأ قياس التدفق الدقيق باستخدام ترس بيضاوي (مقياس تدفق إزاحة موجبة)، ويمكنه الحفاظ على دقة قراءة تبلغ ± 1% حتى عند معدلات تدفق منخفضة للغاية، مثل 0.5 سم مكعب (مل/دقيقة)، مما يُلبي أعلى متطلبات مراقبة تدفق الوقود. يصل نطاق قياسه إلى 0.1 لتر في الدقيقة، مُغطيًا نطاق تدفق نظام وقود نموذجي بقطر 3/8 بوصة. فيما يلي نطاق تدفق مقياس التدفق الإزاحة الموجبة الصغير من سلسلة LC-M الذي يُمكنه التعامل معه:
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
يُراعي التصميم الهيكلي لمقياس التدفق الصغير خصائص استخدام الأنابيب الصغيرة بأقطار 3/8 بوصة. يُسهّل الحجم الصغير التركيب في البيئات محدودة المساحة، كما يُقلّل تصميم قناة التدفق المُحسّن من فقدان الضغط، مما يُجنّب التأثير على ضغط التشغيل الطبيعي لنظام الوقود الأصلي. يُوفّر المنتج خيارات واجهة مُتعددة يُمكن دمجها بسهولة في أنظمة الأنابيب الحالية بقطر 3/8 بوصة، مثل اللولب، والشفة، والوصلات الضاغطة.

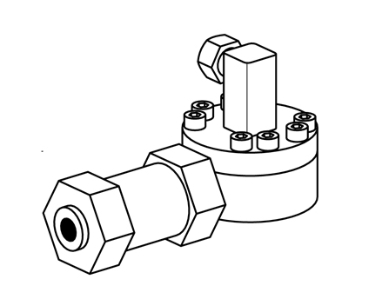

تصميم صغير ومدمج لمقياس تدفق الوقود 3/8 بوصة
يعكس اختيار مواد مستشعر التدفق الاعتبارات المهنية. تُصنع المكونات الملامسة للوقود من الفولاذ المقاوم للصدأ أو الألومنيوم ومواد مركبة خاصة لضمان مقاومة طويلة الأمد للتآكل وثبات الأبعاد. خضع مقياس التدفق الصغير من سلسلة LC-M لاختبارات إحكام صارمة لمنع تسرب الوقود، وهو يفي بمعايير السلامة الصناعية.
تكوين وظيفي غني وعملي. بالإضافة إلى قياس التدفق الأساسي، يوفر الجهاز خيارات وظيفية متنوعة، مثل التحكم في الدفعات، وMODBUS RS485، ومخرجات النبضات، ومخرجات الإشارات التناظرية، لتلبية احتياجات مختلف سيناريوهات التطبيقات. تصميم واجهة المستخدم سهل الاستخدام يُبسط إعدادات المعلمات وعمليات قراءة البيانات.

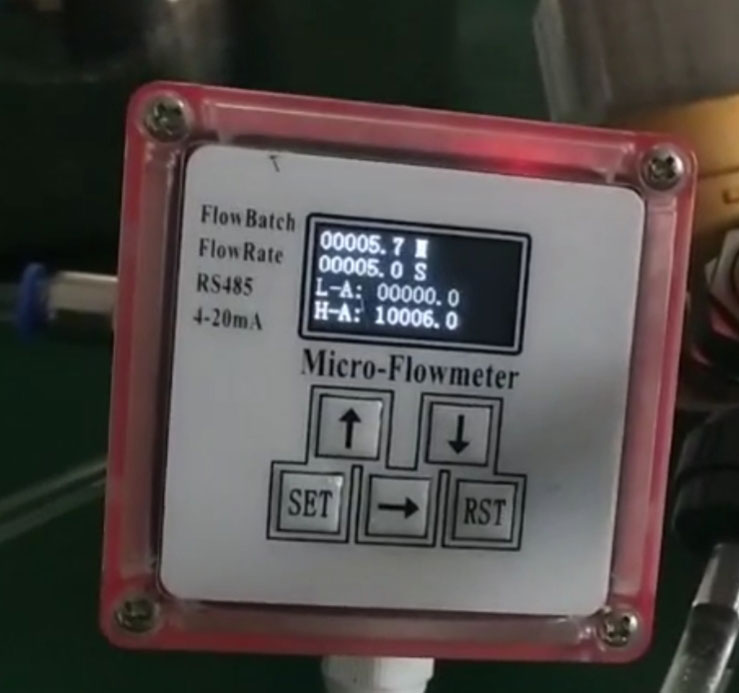

خيار بتصميم واجهة سهل الاستخدام لمقياس تدفق الوقود مقاس 3/4 بوصة
كيفية اختيار مقياس تدفق الوقود 3/8 بوصة المناسب؟
عند اختيار مقياس تدفق الوقود 3/8 بوصة، ينبغي مراعاة العوامل الرئيسية التالية:
1. مطابقة نطاق التدفق: تأكد من أن الحد الأدنى والحد الأقصى لمعدلات التدفق للنموذج المحدد تغطي متطلبات التطبيق الفعلية، ويجب أن يكون معدل التدفق المثالي للعمل ضمن نطاق 20٪ -80٪ من النطاق، ونسبة التخفيض لمقياس تدفق الوقود الصغير هي 10: 1، أي إذا كان التدفق الأقصى لديك هو 100 مل / دقيقة، فإن التدفق الأدنى يمكنه ضمان الدقة 10 مل / دقيقة.
2. توافق نوع الوقود: تأكد من أن مقياس تدفق الوقود 3/8 بوصة مناسب لنوع الوقود المحدد الذي يتم قياسه، مع مراعاة نطاق اللزوجة والتوافق الكيميائي.
٣. متطلبات مستوى الدقة: اختر مستوى الدقة المناسب بناءً على أهمية التطبيق. عادةً ما تتطلب التطبيقات المخبرية دقة أعلى من المراقبة الصناعية. يوفر موقع silverinstruments.com خيارات متعددة لمقياس تدفق الوقود 3/8 بوصة، بدءًا من مقياس تدفق كوريوليس وصولًا إلى مقياس تدفق الإزاحة الإيجابية بميزانيات مختلفة.
4. نوع إشارة الخرج: نحن نوفر مقياس تدفق الوقود الرقمي، يرجى تحديد خرج PNP أو NPN التناظري (4-20mA/0-10V) أو النبضي أو واجهات الاتصال الرقمية (MODBUS RS485، إلخ) وفقًا لمتطلبات نظام الاستحواذ على البيانات.
إعداد مقياس تدفق الوقود 3/8 بوصة MODBUS RTU
5. التكيف البيئي: ضع في اعتبارك درجة الحرارة والرطوبة والاهتزاز وغيرها من الظروف المحيطة ببيئة العمل، واختر المنتجات ذات مستويات الحماية المقابلة.
التركيب السليم مهمٌ بنفس القدر لضمان دقة القياس. يُرجى استخدام دعامة مناسبة لتثبيت خط الأنابيب لتقليل تأثير الاهتزاز. تشمل الصيانة الدورية فحص حالة المرشح، والتحقق من عدم وجود انحراف، ومعايرة الدقة، مما يُطيل عمر مقياس التدفق بشكل كبير ويحافظ على موثوقية القياس.
مع التحسين المستمر لمتطلبات كفاءة الوقود ولوائح الانبعاثات الصارمة، سيستمر تطور تقنية قياس تدفق الوقود صغير الحجم. وباعتبارها أداة احترافية في هذا المجال، ستزداد أهمية عدادات تدفق الوقود 3/8 بوصة، مما يوفر دعمًا أساسيًا للبيانات لتحسين توفير الطاقة والتحكم الدقيق في مختلف الصناعات.
