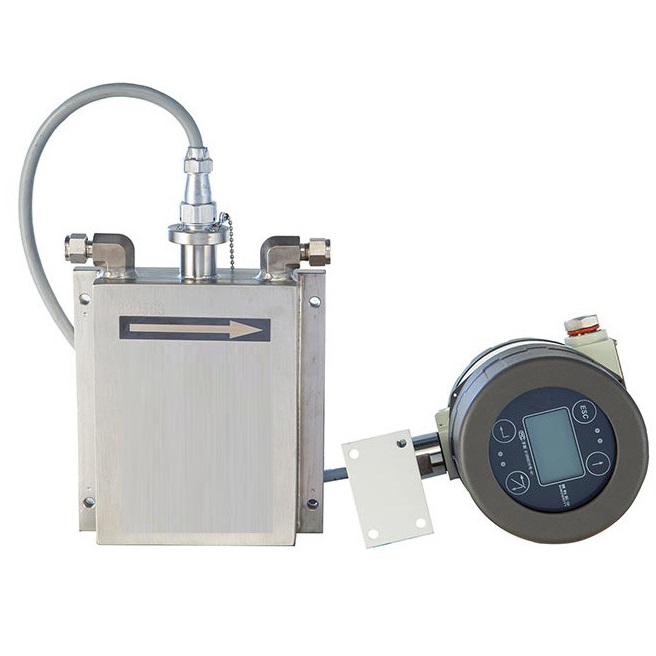

مقياس التدفق المبرد مقاس بوصة واحدة يعني: مقياس تدفق بحجم DN25 (بوصة واحدة) لقياس الوسائط بدقة عند تطبيقات درجات الحرارة المنخفضة للغاية التي تصل إلى 273 درجة مئوية تحت الصفر.

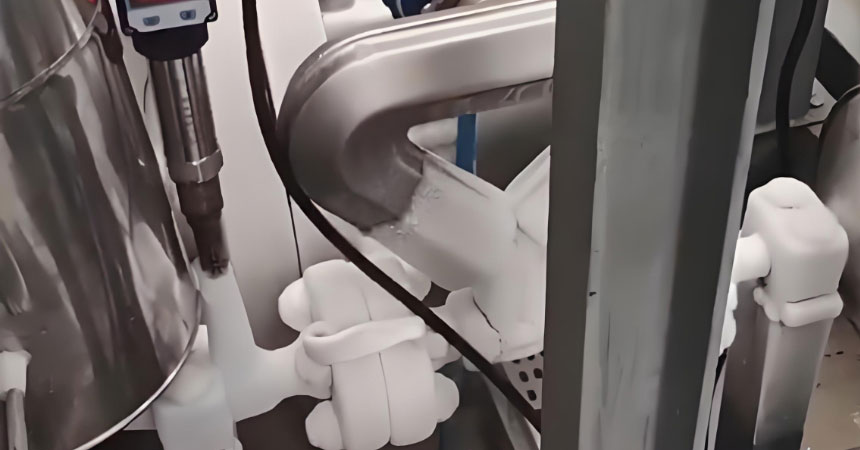

في مجال القياس الصناعي، عندما تنخفض درجة الحرارة بشكل حاد إلى 273 درجة مئوية تحت الصفر في بيئات شديدة البرودة، غالبًا ما تكون مقاييس التدفق العادية عاجزة عن القيام بذلك. على سبيل المثال، لا يستطيع مقياس تدفق توربينات السوائل قياس السوائل إلا عند درجة حرارة لا تقل عن 20 درجة مئوية تحت الصفر. في هذه المرحلة، أصبح مقياس تدفق كوريوليس فائق الانخفاض بقياس بوصة واحدة الأداة المفضلة للمهندسين. هذا الجهاز، الذي يعتمد على مبادئ قياس متقدمة، قادر على الحفاظ على استقرار التشغيل في ظل الظروف القاسية التي قد تتجمد فيها معظم الأجهزة.

لماذا اختيار مبدأ كوريوليس لقياس الوسائط ذات درجات الحرارة المنخفضة للغاية؟

يعمل مقياس تدفق كوريوليس عن طريق قياس قوة كوريوليس التي يولدها السائل في أنبوب مهتز، وهو مستقل عن درجة حرارة السائل، مما يجعله خيارًا مثاليًا لقياس درجات الحرارة المنخفضة للغاية.

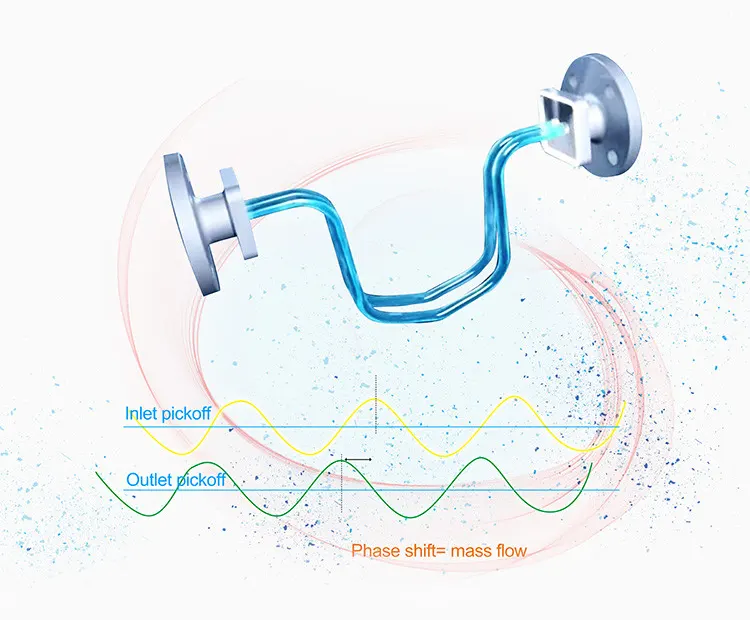

كيف يعمل مقياس التدفق المبرد مقاس 1 بوصة

عند تدفق النيتروجين السائل والميثان السائل ووسائط أخرى عبر أنبوب قياس اهتزازي، تتناسب درجة تشوه الأنبوب طرديًا مع معدل تدفق الكتلة، بينما يعكس تردد الاهتزاز كثافة السائل. تتيح هذه القدرة المزدوجة على القياس لمقياس تدفق كوريوليس قياس معدل التدفق، بالإضافة إلى مراقبة كثافة الوسط ودرجة حرارته في آنٍ واحد.

ما هي الوسائط ذات درجات الحرارة المنخفضة للغاية التي تتطلب مقياس التدفق الخاص هذا؟

يستخدم مقياس التدفق كوريوليس ذو درجة الحرارة المنخفضة للغاية مقاس 1 بوصة عادةً لقياس الوسائط التالية:

- الغاز الطبيعي المسال (LNG): المكون الرئيسي هو الميثان السائل (LCH4)، الذي تبلغ درجة حرارته حوالي -162 درجة مئوية ويستخدم لتخزين الطاقة ونقلها
- الميثان السائل (LCH4): -161.5 درجة مئوية، يستخدم كوقود نظيف ومادة خام كيميائية
- النيتروجين السائل (LN2): -196 درجة مئوية، يستخدم في تجميد الأغذية والتطبيقات الطبية والصناعية
-الأكسجين السائل (LOX): -183 درجة مئوية، يستخدم في المجالات الطبية والفضائية
- الأرجون السائل: -186 درجة مئوية، حماية اللحام والاستخدام المختبري
-ثاني أكسيد الكربون السائل: -78.5 درجة مئوية، أنظمة معالجة الأغذية وإطفاء الحرائق
- الهيدروجين السائل: -253 درجة مئوية، أبحاث وقود الفضاء والطاقة الجديدة


تُستخدم هذه الوسائط المبردة على نطاق واسع في مجالات مثل معدات فصل الهواء، ومحطات تزويد الغاز الطبيعي المسال، وأنظمة تخزين ونقل الميثان، ومختبرات درجات الحرارة المنخفضة، وتصنيع أشباه الموصلات، وأنظمة وقود الطائرات، والمواد الكيميائية المتخصصة. على سبيل المثال، في محطات تزويد الغاز الطبيعي المسال، يُمكن لمقياس تدفق فائق الانخفاض بقياس بوصة واحدة تلبية احتياجات قياس تدفق الميثان السائل دون التسبب في فقدان كبير لضغط الأنابيب.

المعايير التقنية الرئيسية لمقياس التدفق ذو درجة الحرارة المنخفضة للغاية

عادةً ما يحتوي مقياس التدفق كوريوليس ذو درجة الحرارة المنخفضة للغاية مقاس 1 بوصة على مؤشرات الأداء التالية:

- نطاق التدفق لمقياس تدفق كوريوليس DN25 (1 بوصة): 13 طن/ساعة، 7.96 رطل/ثانية، 217 كجم/دقيقة،
- نطاق درجة الحرارة: من -273 درجة مئوية إلى +450 درجة مئوية (تصميم خاص يمكنه الوصول إلى درجات حرارة أقل)
- تصنيف الضغط: يتراوح من ANSI 150 # إلى 1500 #، اعتمادًا على متطلبات التطبيق، ويمكن تحويله إلى مقياس تدفق عالي الضغط ، مثل تصنيف الضغط 1000 رطل / بوصة مربعة، 10000 رطل / بوصة مربعة.
- مستوى الدقة: معدل تدفق الكتلة ± 0.1%~0.5%، قياس الكثافة ± 0.0005 جم/سم³
اختيار المواد: الفولاذ المقاوم للصدأ 316L هو المادة الرئيسية، ويتطلب تطبيق الميثان السائل معالجة خاصة للختم. كما تتوفر مواد أخرى للأجزاء الرطبة لمستشعرات درجة الحرارة المنخفضة جدًا بقياس بوصة واحدة، مثل هاستيلوي، وسبائك النيكل العالية، وسبائك التيتانيوم، ومواد التنتالوم، وغيرها.
- مستوى الحماية: عادةً IP67، إصدار مقاوم للانفجار اختياري (مهم بشكل خاص لقياس غاز الميثان)، لدى silverinstruments.com سوائل تبريد فائقة DN25 معتمدة من ATEX.
- إشارة الإخراج : 4-20 مللي أمبير، نبضة، MODBUS، HART، Profibuds-DP وما إلى ذلك
- متطلبات الطاقة: 24 فولت تيار مستمر أو 220 فولت تيار متردد

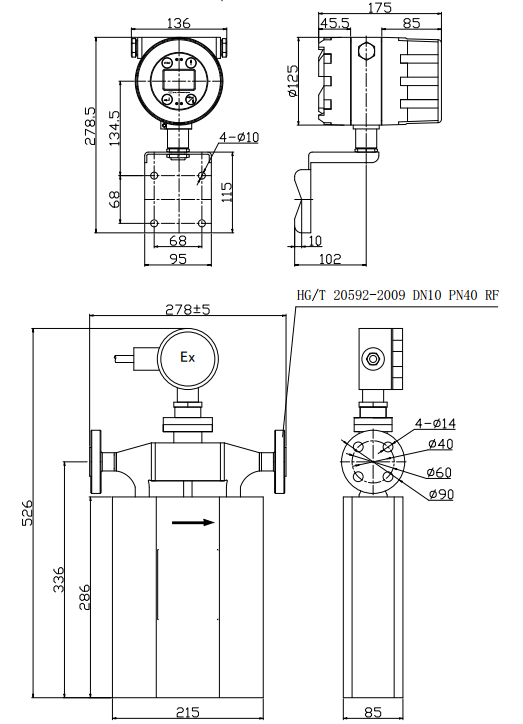

- رسم لمقياس تدفق درجة الحرارة المنخفضة للغاية مقاس 1 بوصة

تجدر الإشارة إلى أن نماذج قياس الميثان السائل تولي اهتمامًا خاصًا للسلامة من الانفجار (مقياس تدفق الكتلة المعتمد من ATEX) وأداء الختم. يتميز أنبوب القياس بتصميم رقيق الجدار لتحسين الحساسية، كما أن كامل جزء المستشعر مزود بطبقة عازلة مفرغة من الهواء لمنع دخول الحرارة الخارجية.

مع تطور الطاقة النظيفة والتكنولوجيا المتطورة، يتزايد الطلب على قياس التدفق في درجات حرارة منخفضة للغاية. وأصبح مقياس تدفق كوريوليس ذي درجة الحرارة المنخفضة للغاية بقياس بوصة واحدة معيارًا أساسيًا في هذه التطبيقات الصعبة بفضل دقته وموثوقيته الممتازتين. وسواءً كان الأمر يتعلق بضمان دقة إعادة تزويد وقود الميثان السائل بالوقود أو ضمان قياس وقود الأكسجين السائل للصواريخ، فإن خبراء القياس هؤلاء، الذين لا يهابون البرد، يلعبون دورًا محوريًا في صمت.
