يُعدّ قياس الغاز الطبيعي بدقة بالغة أمرًا بالغ الأهمية لضمان سلاسة عمليات نقل الغاز، والتحكم في عمليات الإنتاج، ورصد انبعاثات الكربون، وهو مفتاح التشغيل الفعال والعادل لقطاع الطاقة. ومن بين العديد من أجهزة القياس، أصبح مقياس تدفق الغاز الطبيعي بتقنية كوريوليس الحل الأمثل للقياس عالي الدقة في هذا القطاع، وذلك بفضل ميزته الفريدة في قياس معدل تدفق الكتلة مباشرةً. ستقدم هذه المقالة شرحًا مفصلًا لمبدأ عمل مقياس تدفق كوريوليس، ومزاياه، وتطبيقاته، وطرق تركيبه، مما يساعدك على فهم قيمته بشكل كامل.

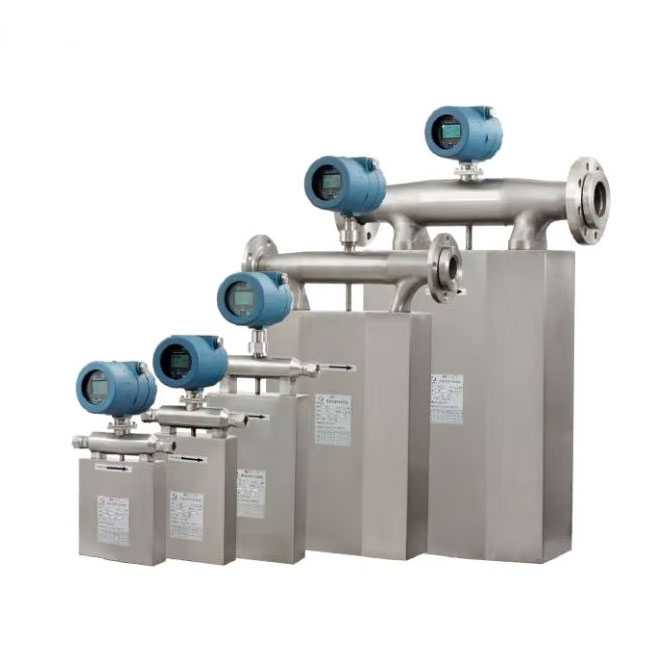

مبدأ مقياس تدفق الغاز الطبيعي كوريوليس
يعمل مقياس تدفق كوريوليس وفقًا لتأثير كوريوليس، حيث يُمثل أنبوب قياس الاهتزازات مستشعر التدفق الأساسي. فعندما يتدفق الغاز الطبيعي عبر خط أنابيب مهتز، تُغير قوة كوريوليس الناتجة عن الغاز الطبيعي تردد أو طور اهتزاز خط الأنابيب. ويكشف مستشعر التدفق هذا التغيير، ويحصل مباشرةً على معدل تدفق كتلة الغاز.
بالمقارنة مع عدادات تدفق الغاز الحجمية، مثل عداد تدفق الغاز التوربيني ، وعداد التدفق الدوامي ، فإنها لا تتطلب تعويضًا إضافيًا لدرجة الحرارة والضغط لإخراج بيانات تدفق الكتلة الحقيقية، ولديها فقدان ضغط أقل، مما يجعلها تتكيف مع خصائص قياس الغاز الطبيعي.
تكمن الميزة الأساسية لمقاييس تدفق كتلة الغاز الطبيعي كوريوليس في تجاوز التحويل غير المباشر والحصول مباشرة على قيمة الكتلة الأكثر دقة، وهو أيضًا جوهر مبدأ قياس غاز كوريوليس.
تتميز منتجات كوريوليس بمزايا بارزة للغاية باعتبارها مقياس تدفق غاز عالي الدقة:
يمكنه قياس معدل تدفق الكتلة والكثافة (فقط لقياس السوائل) ودرجة الحرارة في وقت واحد، وتحقيق مراقبة متعددة المعايير باستخدام جهاز واحد.
يمكن أن تصل دقة القياس إلى ± 0.5٪ أو أعلى لقياس الغاز الطبيعي، مما يفي تمامًا بالمتطلبات الصارمة لتسليم تجارة الغاز الطبيعي أو أغراض نقل الحيازة.

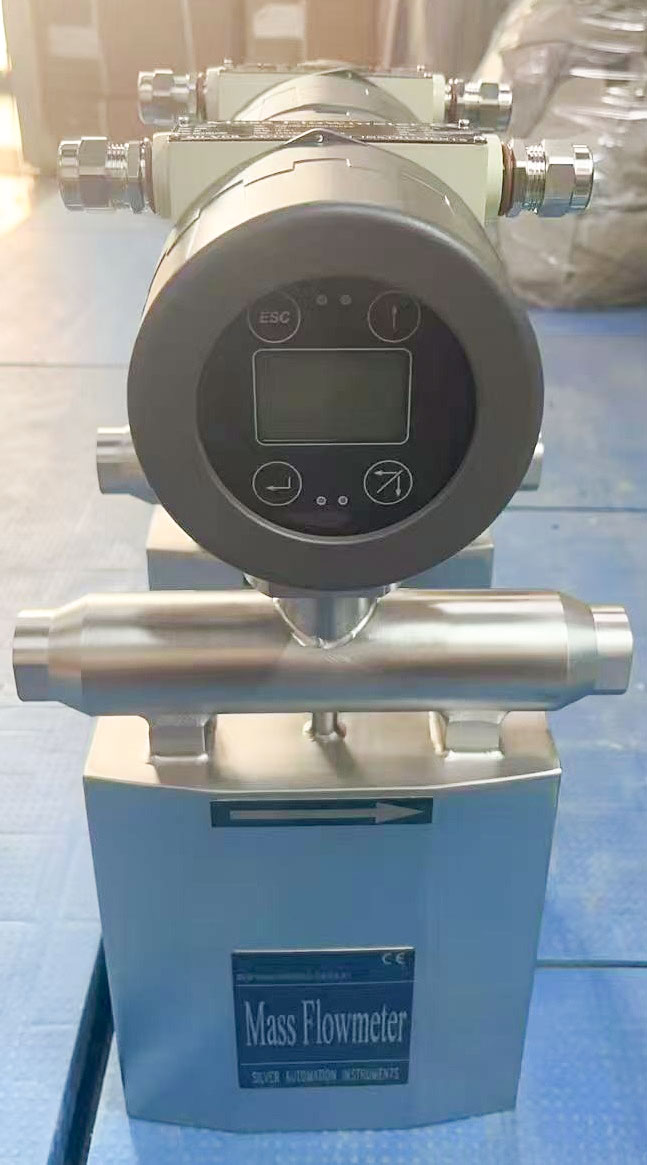

مقياس تدفق الغاز الطبيعي عالي الضغط
بالمقارنة مع عدادات التدفق الحرارية وفوق الصوتية، تتمتع عدادات تدفق كوريوليس بمزايا أكثر في الدقة والاستقرار وقابلية التكيف مع الوسائط المتعددة، وهو سبب مهم يجعل عدادات تدفق الغاز الطبيعي كوريوليس الخيار المفضل لسيناريوهات القياس المتطورة.

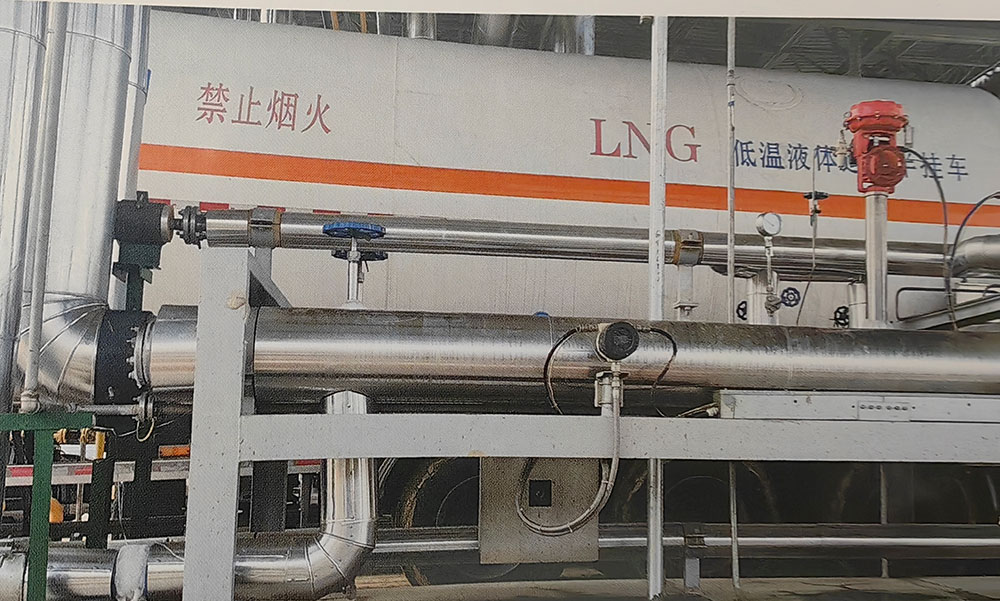

قياس تدفق الغاز الطبيعي المسال المبرد
تتمثل إحدى المزايا الفريدة لمقياس تدفق كوريوليس في قدرته على قياس الغاز الطبيعي المسال (LNG) بدقة عالية في درجات حرارة منخفضة للغاية. فبينما يصعب على مقاييس تدفق الغاز العادية التعامل مع بيئة درجات الحرارة المنخفضة للغاية التي تصل إلى -162 درجة مئوية، تستخدم مقاييس تدفق كوريوليس المتخصصة مواد مقاومة لدرجات الحرارة المنخفضة وتصميمًا هيكليًا خاصًا، مما يسمح بقياس معدل تدفق كتلة الغاز الطبيعي المسال مباشرةً دون الحاجة إلى عملية تحويل، الأمر الذي يبسط عملية القياس في محطات استقبال الغاز الطبيعي المسال ومحطات التزود بالوقود، ويحقق تغطية شاملة لجميع سيناريوهات الغاز والغاز الطبيعي المسال.

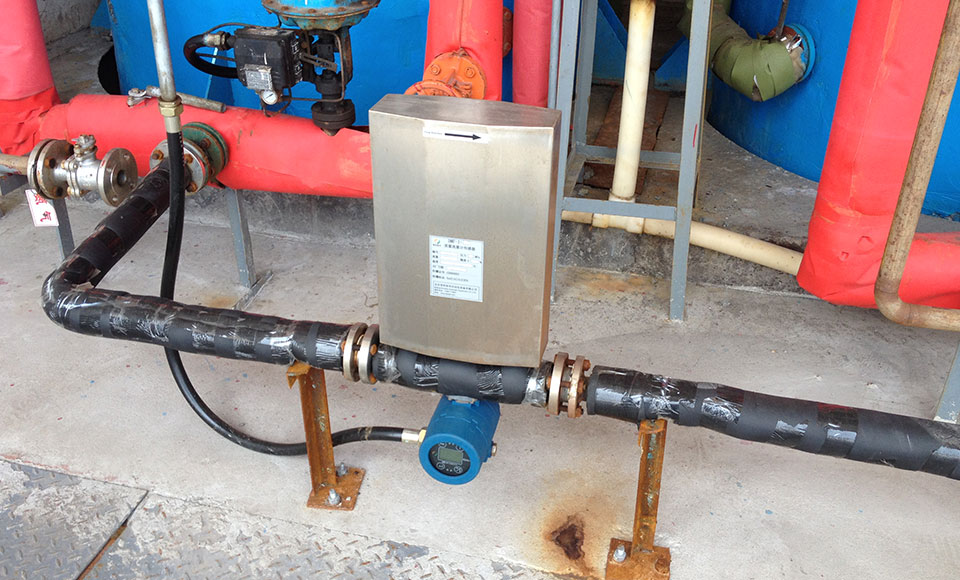

تطبيقات قياس تدفق الغاز الطبيعي باستخدام معادلة كوريوليس
يغطي تطبيق مقياس تدفق كوريوليس سلسلة صناعة الغاز الطبيعي بأكملها، وتشمل السيناريوهات الأساسية ما يلي:
قياس تسليم التجارة: مناسب للقياس المالي للغاز الطبيعي المضغوط والغاز الطبيعي المسال والغاز الطبيعي المنقول عبر خطوط الأنابيب لمسافات طويلة، وهو مقياس تدفق قياسي لتسليم تجارة الغاز الطبيعي؛
التحكم في الاحتراق الصناعي: توفير بيانات دقيقة عن إمدادات غاز الوقود للغلايات والمحارق الصناعية؛
نسبة الغاز: قياس دقيق لنسبة مخاليط الغاز الطبيعي وغاز الهيدروجين.
في صناعة النفط والغاز، أصبح هذا الجهاز هو معدات القياس الأساسية لعملية استخراج الغاز الطبيعي ونقله وتوزيعه بأكملها نظرًا لموثوقيته العالية.
لضمان فعالية قياس الغاز الطبيعي، ينبغي مراعاة ثلاث نقاط عند اختيار وتركيب الجهاز:
أولاً، اختر اتجاه التركيب المناسب بناءً على ظروف تشغيل الغاز؛
ثانياً، ينبغي إعطاء الأولوية لاستخدام المواد المقاومة للتآكل مثل الفولاذ المقاوم للصدأ 316L وهاستيلوي؛
أما الثالث، فهو الجمع بين انخفاض كثافة الغاز الطبيعي لتجنب اختيار معدات صغيرة جدًا، مع مراعاة مستوى الضغط ونطاق التدفق المناسبين. ويُعدّ الاختيار الصحيح لعدادات تدفق الغاز الطبيعي من نوع كوريوليس أساسًا لضمان التشغيل المستقر على المدى الطويل.
كما أن مقاييس التدفق من نوع كوريوليس لها بعض القيود: تكلفة الشراء الأولية أعلى من تكلفة مقاييس التدفق ذات الفتحات ومقاييس التدفق التوربينية أو أنواع أخرى من مقاييس التدفق؛ سيزداد فقدان الضغط في ظل ظروف التدفق العالي؛ حساسة للتدفق ثنائي الطور الذي يحتوي على سائل.
أصبح مقياس تدفق الغاز الطبيعي من نوع كوريوليس خيارًا موثوقًا لقياس الغاز الطبيعي نظرًا لقدرته على قياس الكتلة مباشرةً، ودقته الفائقة، وقابليته العالية للتكيف. وبالمقارنة مع الاستثمار الأولي، فإن انخفاض تكاليف صيانته ودقته العالية تُسهم في خفض تكاليف الاستخدام الشاملة على المدى الطويل. في حال تطلب الأمر قياسًا دقيقًا، يُنصح بإجراء اختيار احترافي بناءً على ظروف العمل، أو الرجوع إلى الدليل الفني للمنتج لتحديد خطة التكيف.
