دليل تركيب مقياس تدفق الهواء المضغوط

يُستخدم مقياس التدفق الدوامي ومقياس تدفق الغاز الحراري عادةً لقياس معدل تدفق الهواء المضغوط. وتختلف طرق تركيب كل منهما. سأشرح فيما يلي طرق التركيب.

دليل تركيب مقياس تدفق دوامي للهواء المضغوط

متطلبات خاصة للهواء المضغوط

مقياس تدفق دوامي للهواء المضغوط

بالنسبة لوسائط الهواء المضغوط، ينبغي إيلاء اهتمام إضافي: إعطاء الأولوية لتركيب مقياس التدفق بعد المجفف وأمام خزان تخزين الهواء، وتركيب فاصل غاز-سائل في المنبع لضمان أن يكون الهواء الداخل إلى مقياس التدفق جافًا وخاليًا من قطرات السائل؛ وفي الوقت نفسه، يجب القيام بعمل جيد في دعم الأنابيب وامتصاص الصدمات لتجنب تأثير تراكب نبضات تدفق الهواء واهتزاز الأنابيب على استقرار القياس.

احتياطات تركيب مقياس تدفق الهواء المضغوط من نوع الدوامة

• تجنب تركيب عدادات التدفق الدوامي في المناطق ذات الاهتزازات القوية والمجالات المغناطيسية.

• ابتعد عن المعدات الكهربائية القوية والمعدات ذات التردد العالي، ولا تشارك الطاقة مع هذه الأجهزة، وقلل من التداخل الكهرومغناطيسي.

• تجنب الأماكن ذات التقلبات الكبيرة في درجات الحرارة، ولا تقم بتركيب عدادات التدفق في البيئات شديدة التآكل أو شديدة الرطوبة.

• إذا تم تركيب مقياس التدفق في الهواء الطلق، فيجب إضافة غطاء واقٍ لتجنب تأثير الشمس والمطر على الدقة.

• اختر موقعًا حول مقياس التدفق مع مساحة كافية لإجراء عمليات الفحص الروتيني اليومي وتصحيح الأخطاء وعمليات التوصيل الكهربائي.

احتياطات تركيب مقياس تدفق الهواء المضغوط من نوع Vortex

يمكن تركيب عدادات التدفق أفقيًا أو رأسيًا على أنابيب الهواء المضغوط؛ عند تركيبها رأسيًا، يجب أن يكون اتجاه تدفق الهواء من الأسفل إلى الأعلى لتجنب تراكم الماء المكثف الذي يؤثر على المسبار.

يجب أن يتوافق طول أجزاء الأنابيب المستقيمة في اتجاهي المنبع والمصب لمقياس التدفق بشكل صارم مع متطلبات الجدول 1.

الجدول 1: طول أقسام الأنابيب المستقيمة في اتجاهي المنبع والمصب لمقياس التدفق الدوامي

كوع بزاوية 90 درجة: الجزء العلوي ≥ 20D، الجزء السفلي ≥ 5D

التوسع المتمركز: في اتجاه المنبع ≥ 30D، في اتجاه المصب ≥ 5D

انقباض متمركز مع صمام مفتوح بالكامل: الجزء العلوي ≥ 50D، الجزء السفلي ≥ 5D

كوعان بزاوية 90 درجة على نفس المستوى: الجزء العلوي ≥ 25D، الجزء السفلي ≥ 5D

• لا تضع صمام التنظيم مباشرة في اتجاه مجرى مقياس التدفق لتجنب اضطراب تدفق الهواء الذي يؤثر على القياس.

• عندما لا يفي طول الجزء المستقيم من الأنبوب العلوي بمتطلبات الجدول 1، يجب تركيب مقوم سائل في الجزء العلوي لتحقيق استقرار مجال التدفق.

• عندما يلزم تقليل قطر خط الأنابيب، يجب أن يفي طول قسم الأنبوب المستقيم والأنبوب المائل أيضًا بمتطلبات الجدول 1.

• بعد تصحيح الضغط ودرجة الحرارة، قم بضبط منافذ قياس الضغط ودرجة الحرارة وفقًا للمواقع الموضحة في الرسم التخطيطي لضمان التعويض الدقيق لدرجة الحرارة والضغط.

• اختر موقعًا للتركيب يقلل من الاهتزاز الميكانيكي أو التأثير إلى أقصى حد ممكن؛ إذا كان اهتزاز خط الأنابيب كبيرًا، فيجب تركيب دعامات خط الأنابيب وأجهزة التثبيت.

• عند تركيب مقياس التدفق على خط أنابيب ذي درجة حرارة عالية، يجب إضافة طبقة عازلة لمنع الإشعاع الحراري من التأثير على المكونات الإلكترونية.

• يجب تأريض مقياس التدفق بشكل موثوق، بمقاومة تأريض أقل من 10 أوم لتجنب التداخل الكهروستاتيكي.

متطلبات التركيب والقياس لمقياس تدفق الغاز الحراري (الهواء المضغوط)

تركيب مقياس تدفق الكتلة الحرارية لقياس الهواء المضغوط

اختيار طريقة التركيب

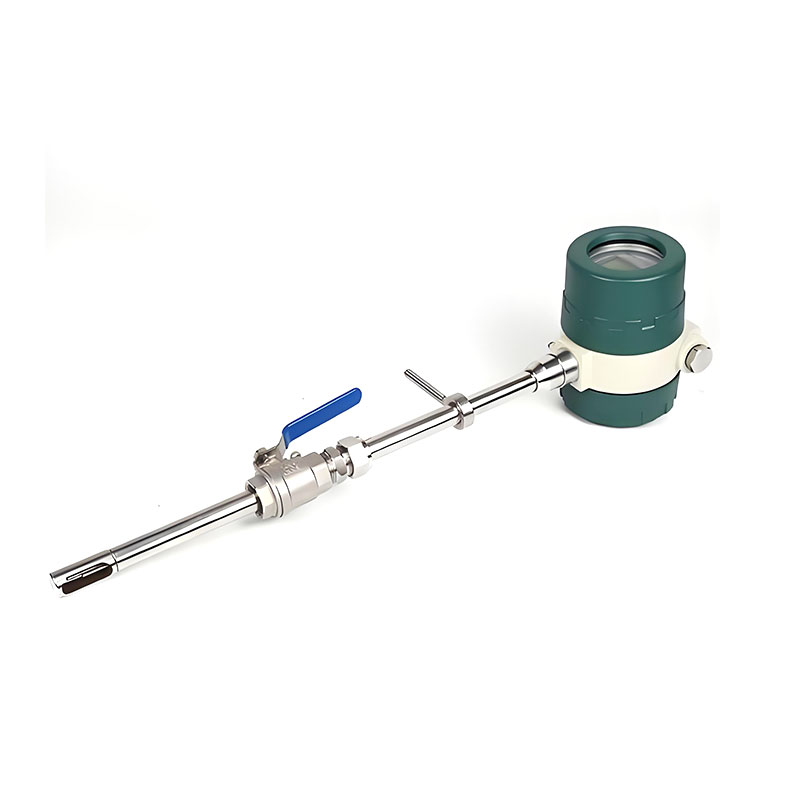

مقياس تدفق هواء مضغوط من النوع المُدخل

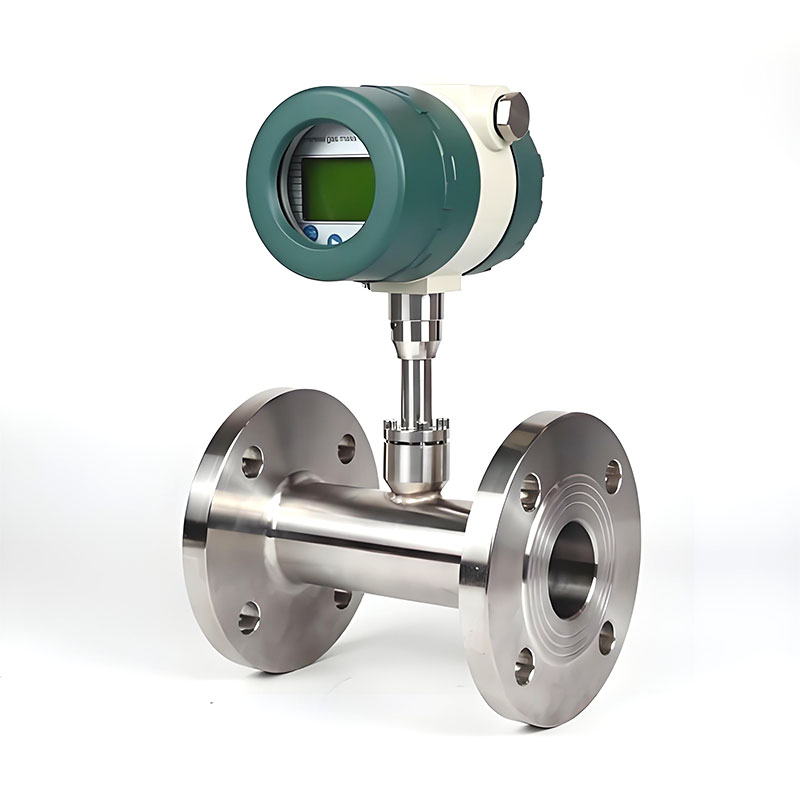

مقياس تدفق هواء مضغوط من النوع المُدمج أمتار

عندما يكون القطر الاسمي لخط الأنابيب ≤ DN50، يُفضل تركيب خط الأنابيب، مع إمكانية اختيار طرق التوصيل بالضغط أو الخيوط أو الفلنجات؛ وعندما يكون القطر الاسمي لخط أنابيب الهواء المضغوط أكبر من DN50 (بوصتين)، يُفضل تركيب مقياس تدفق الكتلة الحرارية من نوع الإدخال، ويمكن اختيار طرق التوصيل بالخيوط أو الفلنجات.

إذا تم تركيب خط الأنابيب في الموقع ولم يتم حجز أي شفة للتركيب، فيمكن استخدام طريقة التركيب بالإدخال. عند الطلب، يجب شرح ظروف العمل في الموقع بوضوح للشركة المصنعة.

 خطوات تركيب الإدخال:

• افتح ثقبًا بقطر 20 مم على خط الأنابيب (قطر المسبار 19 مم)؛

• قم بلحام قاعدة اللحام التي توفرهاsilverinstruments.comإلى موضع فتح خط الأنابيب؛

• أدخل مسبار مقياس تدفق الهواء في خط الأنابيب، ويمكن تحديد عمق الإدخال عند نصف القطر الداخلي لخط الأنابيب وفقًا لظروف الموقع؛

• بالنسبة لمقياس تدفق الكتلة الحرارية للهواء المضغوط المزود بصمامات كروية، قم بربط الصمامات الكروية في القاعدة الملحومة لإكمال التثبيت.

متطلبات خاصة لقياس تدفق الهواء المضغوط

تتطلب عدادات تدفق الغاز الحراري متطلبات واضحة لحالة وسط الهواء المضغوط لضمان دقة القياس وعمر الجهاز:

متطلبات الجفاف:يجب تجفيف الهواء المضغوط وترشيحه جيدًا لمنع دخول الماء السائل أو رذاذ الزيت أو المكثفات إلى مقياس التدفق. يمكن أن تلتصق السوائل بسطح المجسات الحرارية، مما يغير خصائص توصيلها الحراري، ويتسبب مباشرةً في تشوه القياس، بل وحتى تلف دائم للمجسات.

متطلبات النظافة:ينبغي للهواء المضغوط إزالة الجسيمات الصلبة والغبار والشوائب الأخرى لمنعها من الترسب على المسبار والمستشعر، مما يؤثر على كفاءة التبادل الحراري، وتجنب الانسداد الموضعي لخط الأنابيب.

استقرار ظروف العمل:ينبغي اختيار نقاط القياس قدر الإمكان في أقسام الأنابيب ذات التقلبات الصغيرة في الضغط ودرجة الحرارة لتجنب انخفاض قابلية تكرار القياس بسبب التغيرات المتكررة في حالة الهواء المضغوط.

متطلبات أقسام الأنابيب المستقيمة

لضمان دقة وتكرار قياس الهواء المضغوط، يجب استيفاء أطوال الأنابيب المستقيمة التالية (بمضاعفات القطر الداخلي D لخط الأنابيب) وفقًا لنوع التداخل في المنبع:

نوع التداخل في اتجاه التيار: قسم الأنبوب المستقيم في اتجاه التيار A، قسم الأنبوب المستقيم في اتجاه التيار B

أثناء التركيب، ينبغي إعطاء الأولوية لاختيار موقع بعيد عن مصادر التداخل مثل الصمامات والانحناءات وصمامات التنظيم لضمان توزيع مستقر لسرعة السائل.

التوصيل الكهربائي

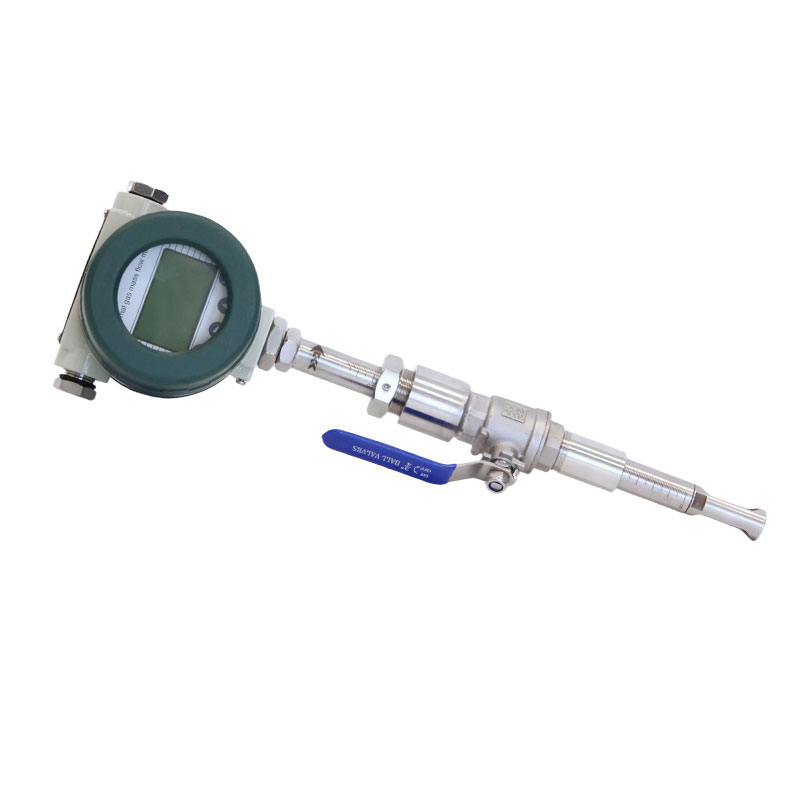

عرض متكامل

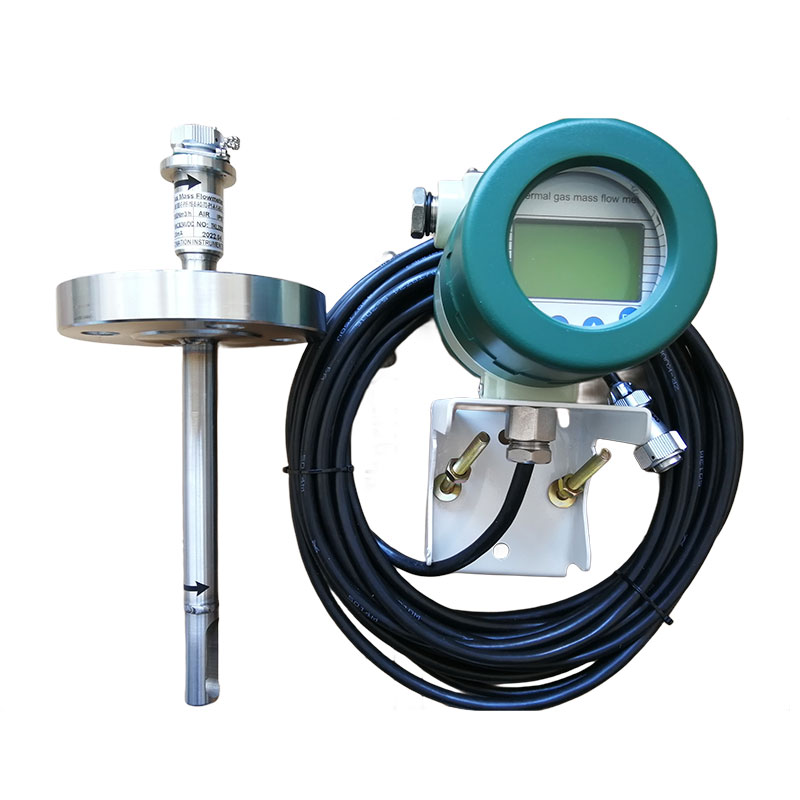

العرض عن بعد

مقياس تدفق الكتلة الحرارية بشاشة عرض مدمجة: تم تصدير أطراف توصيل جهاز إرسال تدفق الهواء من مصنع مقاييس التدفق silverinstruments.com، كما أن هيكل الجهاز معزول عن الدائرة الداخلية. يمكن تأريضه بشكل مستقل ويدعم مصدر طاقة تبديل.

توصيلات عداد تدفق الكتلة الحرارية بشاشة عرض مدمجة من سلسلة RK-100

هيكل مقياس تدفق الكتلة الحرارية ذو الشاشة البعيدة: يتم توصيل المستشعر ومقياس الشاشة الرقمية باستخدام نظام ثلاثي الأسلاك ويتم توصيل الأسلاك وفقًا للألوان المحددة:

توصيلات عداد تدفق الكتلة الحرارية ذي الشاشة البعيدة من سلسلة SRK-100

أحمر → أحمر: القطب الموجب لمصدر الطاقة

أسود → أسود: القطب السالب لمصدر الطاقة والقطب السالب لمخرج 4-20 مللي أمبير

أبيض → أبيض: خرج 4-20 مللي أمبير، القطب الموجب
